Máy bơm chìm điện cho giếng dầu

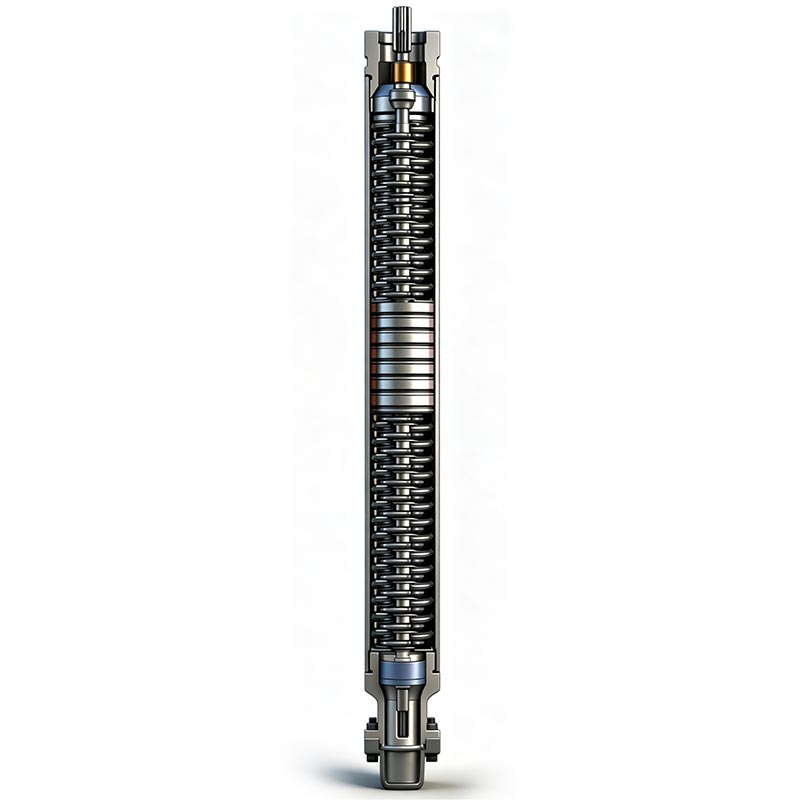

Máy bơm chìm điện (ESP) là thiết bị nâng hạ nhân tạo được sử dụng để cải thiện năng suất giếng dầu. Đó là chủ yếu được sử dụng trong các giếng dầu có độ sâu trung bình, giếng dầu có mực nước cao, giếng dầu nặng và giếng sản xuất ngoài khơi mỏ dầu. Hệ thống bao gồm các thành phần cốt lõi như động cơ chìm, bộ bảo vệ, bộ tách khí-lỏng, và bơm ly tâm nhiều tầng. Động cơ điều khiển bộ phận bơm quay với tốc độ cao, nâng liên tục dầu thô từ giếng lên bề mặt.

So với các phương pháp thu hồi dầu cơ học truyền thống, ESP mang lại những ưu điểm như phạm vi dịch chuyển rộng, khả năng thích ứng với môi trường giếng sâu, diện tích bề mặt nhỏ hơn và khả năng hoạt động liên tục mạnh mẽ. Họ có thể được tùy chỉnh theo độ sâu giếng, kích thước vỏ, độ nhớt của dầu thô, hàm lượng khí và môi trường ăn mòn, cung cấp giải pháp nâng nhân tạo đáng tin cậy để sản xuất mỏ dầu ổn định lâu dài.

Nguyên lý làm việc của sản phẩm

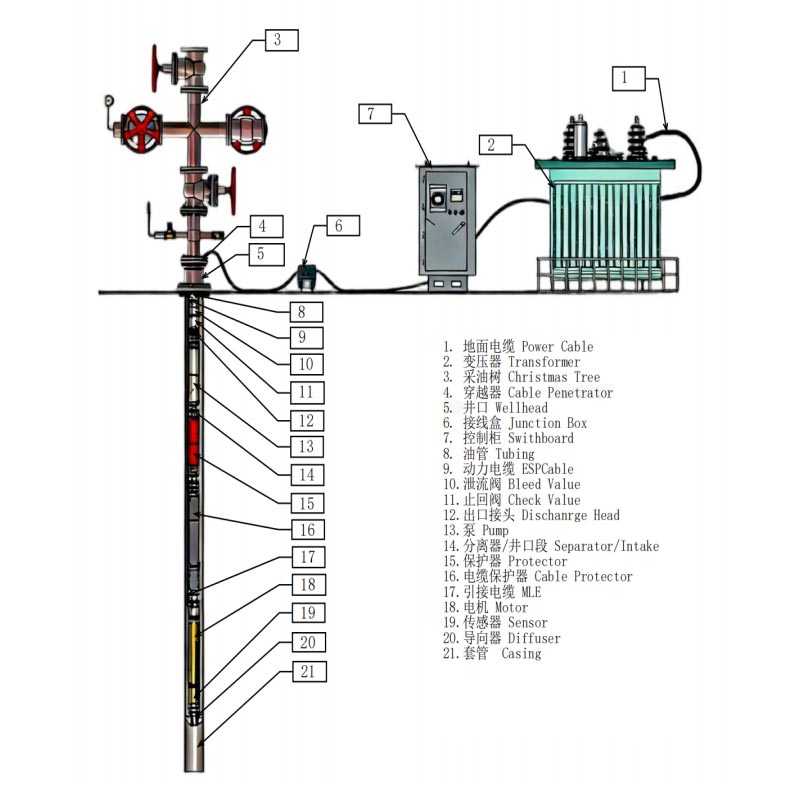

Hệ thống ESP được lắp đặt bên dưới mức chất lỏng của giếng dầu và cung cấp năng lượng cho động cơ chìm trong giếng thông qua tủ điều khiển bề mặt.

Trong quá trình hoạt động:

Động cơ chìm dẫn động bơm ly tâm nhiều tầng quay;

Chất lỏng giếng đi vào thân bơm qua cửa vào;

Cánh quạt nhiều tầng tăng dần áp suất;

Hỗn hợp dầu thô, khí tự nhiên và nước thành tạo được vận chuyển lên đường ống bề mặt;

Bộ bảo vệ cách ly chất lỏng trong giếng khỏi dầu bôi trơn bên trong động cơ, đảm bảo hoạt động ổn định lâu dài của động cơ.

ESP tăng công suất sản xuất thông qua việc điều áp liên tục trong lỗ khoan, khiến nó đặc biệt thích hợp cho các giếng dầu có áp suất tự nhiên không đủ hoặc những giếng cần cải thiện hiệu quả thu hồi.

Công nghệ vật liệu & sản xuất

Giai đoạn bơm được làm bằng thép hợp kim chống ăn mòn và được gia công CNC chính xác đảm bảo dòng chảy êm ái và hiệu suất cao. hiệu quả.

Động cơ chìm sử dụng vật liệu cách nhiệt chịu nhiệt độ cao, đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt. môi trường downhole nhiệt độ cao. Bộ bảo vệ sử dụng dầu cách ly đặc biệt để ngăn chặn hiệu quả dầu thô, nước muối và khí xâm nhập vào các bộ phận của động cơ.

Tất cả các bộ phận quan trọng đều được xử lý bằng lớp phủ chống ăn mòn và bịt kín. Dây chuyền lắp ráp tự động của chúng tôi đảm bảo kết hợp chính xác của mọi thành phần. Mỗi máy bơm chìm điện cho giếng dầu thành phẩm đều trải qua quá trình hoàn thiện thử nghiệm mô phỏng downhole trước khi giao hàng.

Các tính năng hiệu suất chính

1. Thích hợp cho môi trường giếng dầu phức tạp

ESP có thể áp dụng cho: giếng sâu, giếng định hướng, giếng giàn ngoài khơi, giếng dầu có mực nước cao, dầu nặng giếng thu hồi nhiệt và giếng vỏ nhỏ.

2. Năng lực sản xuất cao

Thiết kế bơm ly tâm nhiều tầng cho khả năng nâng liên tục và ổn định, mang lại hiệu quả sản xuất tốt hơn hiệu quả trong các giếng dầu sản lượng cao so với thiết bị bơm truyền thống.

3. Giảm yêu cầu về thiết bị bề mặt

Toàn bộ bộ máy bơm được lắp đặt dưới hố: giảm dấu chân thiết bị trên bề mặt, giảm tiếng ồn khi vận hành và làm cho nó phù hợp với các môi trường bị hạn chế về không gian như các giàn khoan ngoài khơi.

4. Khả năng chống ăn mòn tuyệt vời

Đối với các bể chứa lưu huỳnh, muối cao và nhiệt độ cao, vật liệu thép hợp kim và thép không gỉ, cùng với lớp phủ chống ăn mòn, có thể được sử dụng để cải thiện độ tin cậy lâu dài của thiết bị.

Áp dụng vỏ 4,5 inch với đường kính trong tối thiểu 99,6mm cho cấu hình thiết bị

Áp dụng vỏ 5,5 inch với đường kính trong tối thiểu 118,6mm cho cấu hình thiết bị

Áp dụng vỏ 7 inch với đường kính trong tối thiểu 150,4mm cho cấu hình thiết bị

Áp dụng vỏ 8-5/8 inch với đường kính trong tối thiểu 196,2mm cho cấu hình thiết bị

Áp dụng vỏ 10-3/4 inch với đường kính trong tối thiểu 247,9mm cho cấu hình thiết bị

Những yếu tố nào cần được xem xét khi lựa chọn Máy bơm chìm điện?

Việc chọn ESP không chỉ đơn giản dựa trên sức mạnh; nó đòi hỏi phải xem xét toàn diện những điều sau đây:
1. Độ sâu giếng: Giếng càng sâu thì đầu càng cao và công suất yêu cầu càng lớn.
2. Yêu cầu sản xuất: Xác định số lượng giai đoạn bơm và lưu lượng dựa trên mục tiêu sản xuất hàng ngày.
3. Tính chất dầu thô: Bao gồm độ nhớt của dầu thô, hàm lượng cát, lượng nước cắt và tỷ lệ khí-dầu.
4. Điều kiện giếng khoan: Bao gồm kích thước ống vách, nhiệt độ, môi trường ăn mòn và góc nghiêng giếng. Bằng cách kết hợp toàn diện các thông số này, có thể giảm thiểu rủi ro về quá tải ESP, khóa gas và hỏng hóc sớm.

Kịch bản ứng dụng chính

Máy bơm chìm điện dùng cho giếng dầu được ứng dụng rộng rãi trong:
Phát triển mỏ dầu trên đất liền
Sản xuất dầu nền tảng ngoài khơi
Sản xuất giếng dầu sâu
Hồ chứa nước cắt cao
Dự án thu hồi nhiệt dầu nặng
Giếng định hướng và giếng ngang
Chúng đặc biệt thích hợp cho các dự án mỏ dầu đòi hỏi sản xuất liên tục trong thời gian dài và sản lượng hàng ngày cao.

Khả năng tương thích của phụ kiện

ESP này tuân theo các tiêu chuẩn kích thước API thống nhất, kết hợp hoàn hảo các phụ kiện hỗ trợ bao gồm cáp phẳng ESP, cụm bịt kín đầu giếng, tủ điều khiển tần số thay đổi, màn chắn lỗ khoan và lưu lượng kế. Giao diện chuẩn thực hiện lắp ráp tại chỗ nhanh chóng, đơn giản hóa việc lắp đặt và bảo trì kiểm tra sau này, rút ngắn thời gian hoàn thiện giếng chu kỳ xây dựng.

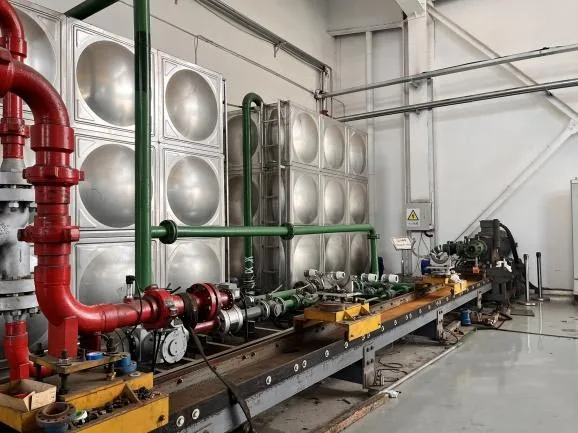

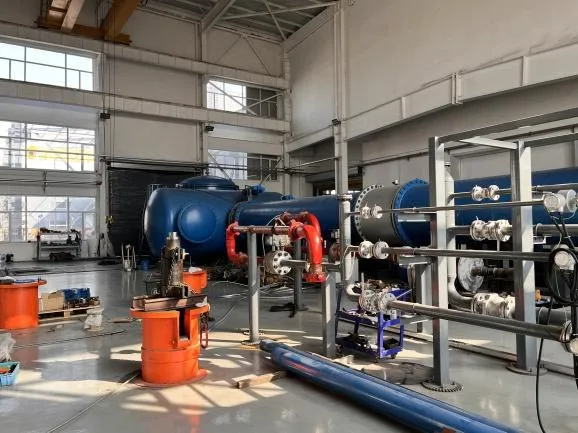

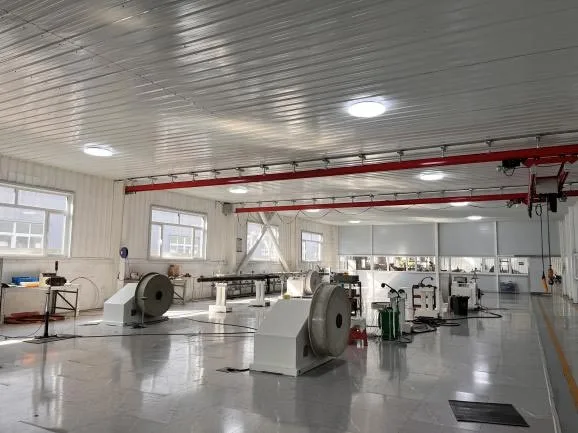

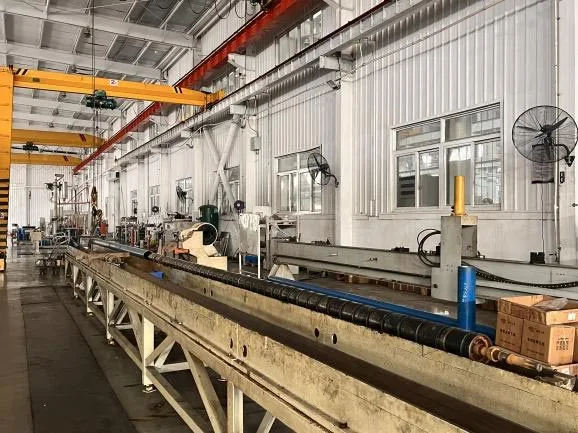

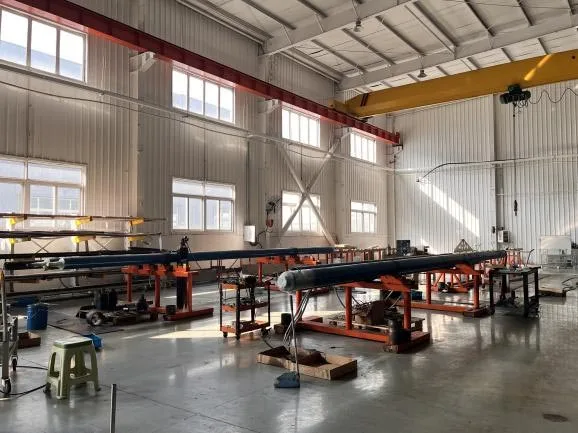

Nhà máy sản xuất và kiểm soát chất lượng

Trong quá trình sản xuất, các bộ phận chính phải trải qua quá trình kiểm tra toàn diện:
Kiểm tra thành phần hóa học nguyên liệu thô
Kiểm tra gia công chính xác CNC
Kiểm tra cân bằng động rôto
Kiểm tra hiệu suất cách điện động cơ
Kiểm tra áp suất đơn vị bơm
Kiểm tra hiệu suất niêm phong
Hoàn thành thử nghiệm mô phỏng vận hành máy
Tất cả các hệ thống ESP đều trải qua quá trình xác minh hiệu suất trước khi rời nhà máy để đảm bảo chúng đáp ứng các yêu cầu vận hành lâu dài của mỏ dầu.

Câu hỏi thường gặp

Câu 1: Điều kiện làm việc nào phù hợp nhất với Máy bơm chìm điện dùng cho giếng dầu?

A1: Nó chủ yếu được sử dụng cho các giếng dầu sâu, giếng dầu nặng và giếng sản xuất ngoài khơi. Nó cung cấp ổn định thang máy nhân tạo dòng chảy cao trong môi trường vỏ hẹp và nhiệt độ cao.

Câu hỏi 2: ESP chống lại sự ăn mòn từ nước muối hình thành như thế nào?

A2: Các bộ phận truyền tải và dòng chảy chính sử dụng vật liệu hợp kim chống lưu huỳnh với lớp phủ chống ăn mòn. Tích hợp sẵn Bộ bảo vệ cách ly chất lỏng ăn mòn để bảo vệ lõi động cơ, đạt được khả năng hoạt động ngầm lâu dài.

Câu 3: Chúng tôi có thể điều chỉnh các thông số máy bơm cho nhu cầu hồ chứa đặc biệt không?

Đ3: Có. Chúng tôi cung cấp máy bơm chìm điện OEM chuyên nghiệp cho dịch vụ giếng dầu, tùy chỉnh các giai đoạn bơm, công suất động cơ và cấp độ chống ăn mòn theo độ sâu giếng, độ nhớt thô và thành phần nước hình thành.

Tại sao chọn hệ thống ESP của chúng tôi?

Chúng tôi chuyên sản xuất thiết bị nâng nhân tạo cho mỏ dầu, cung cấp giải pháp cấu hình ESP hoàn chỉnh phù hợp với các điều kiện giếng khác nhau.

Lợi thế của chúng tôi bao gồm:
Hỗ trợ cho các kích cỡ vỏ khác nhau
Cung cấp hệ thống hoàn chỉnh bao gồm máy bơm, động cơ và thiết bị bảo vệ
Hỗ trợ các vật liệu chống ăn mòn tùy chỉnh
Đáp ứng nhu cầu của cả ứng dụng mỏ dầu trên đất liền và ngoài khơi
Cung cấp dịch vụ sản xuất OEM
Hệ thống cung cấp phụ tùng toàn diện
Hoàn thành kiểm tra hiệu suất trước khi giao hàng

Từ việc lựa chọn thiết bị và kết hợp hệ thống đến hỗ trợ bảo trì sau bán hàng, chúng tôi cung cấp hệ thống ESP ổn định và đáng tin cậy giải pháp cho khách hàng dầu khí trên toàn thế giới.
