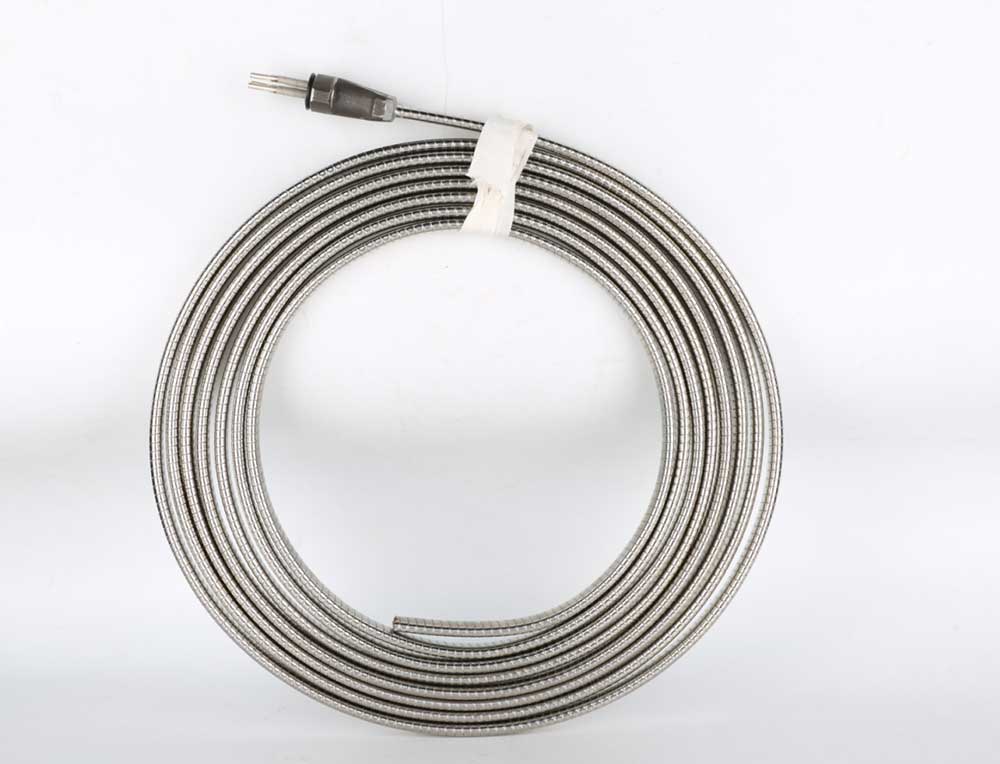

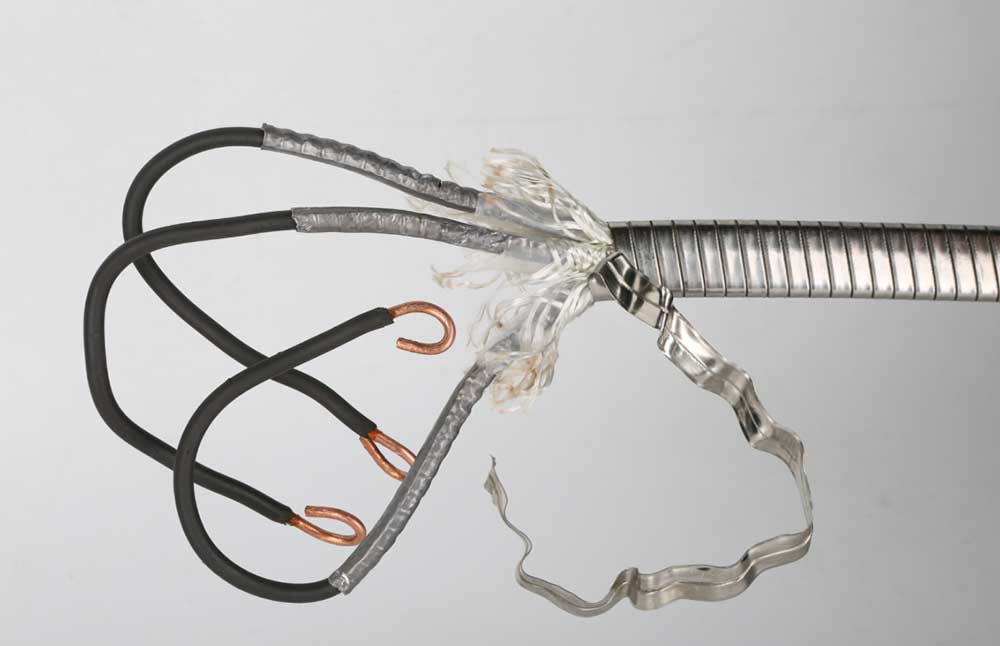

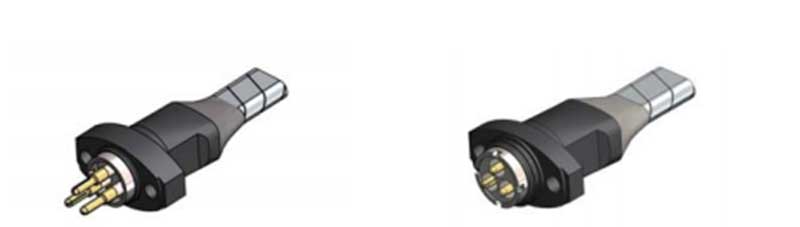

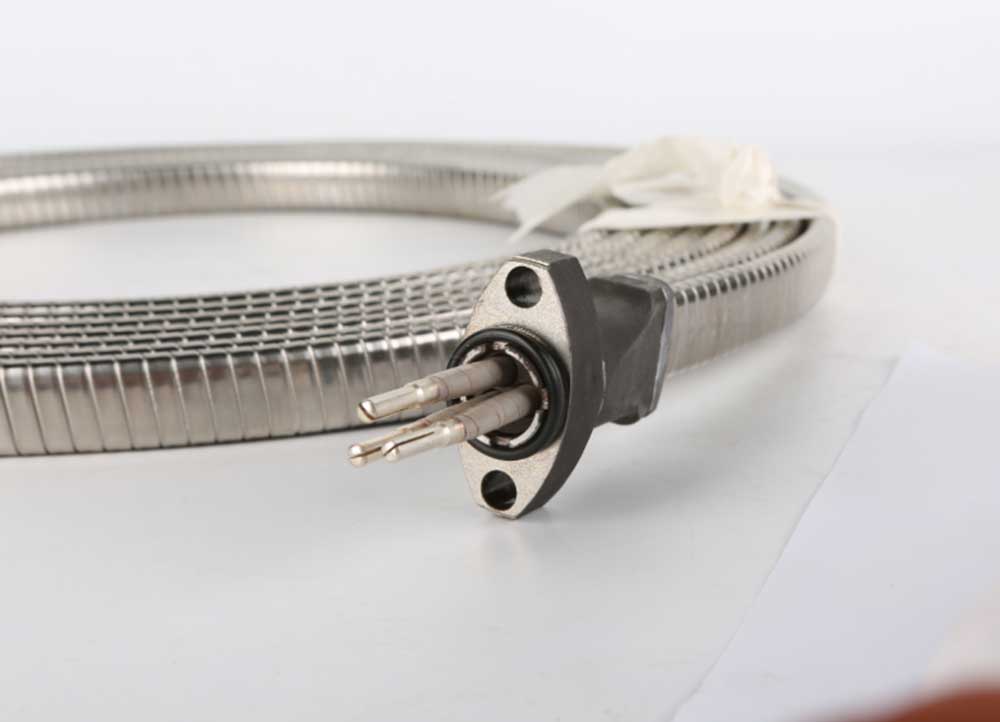

Cáp dẫn (Cáp thu nhỏ phẳng, MLE) gồm hai thành phần: đầu MLE và thân cáp. Là loại cáp đặc biệt dành riêng cho máy bơm điện chìm, nó chủ yếu được sử dụng để dẫn mạch của động cơ chìm đến vị trí phía trên ổ cắm máy bơm. Cáp này được thiết kế riêng cho các máy bơm như vậy, vì máy bơm điện chìm hoạt động bên trong vỏ trong điều kiện làm việc ở không gian hạn chế, nhiệt độ môi trường cao và tải dòng điện lớn. Về mặt thiết kế kết cấu, đầu MLE có hai loại: loại quấn (loại tiêu chuẩn) và loại cắm vào (thích hợp cho thi công nhanh).
Tiêu chuẩn quốc tế: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Tiêu chuẩn quốc gia:GB/T 16750
Tiêu chuẩn ngành: API RP 11S1, API RP 11S5, API RP 11S6
Tiêu chuẩn doanh nghiệp: AT-ST-007
●Cấu trúc nhỏ gọn với kích thước tổng thể nhỏ
●Dòng tải cao
●Khả năng chịu nhiệt độ cao
●Cài đặt dễ dàng và đáng tin cậy
●Chống ăn mòn
| Loạt | Thông số kỹ thuật dây dẫn động cơ | (Băng trong MLE) | (Cắm vào MLE) | ||
| AWGSeries | Đường kính(mm) | Diện tích mặt cắt ngang (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSeries | Diện tích mặt cắt ngang (mm2) | Số lượng lõi MLE | Đường kính danh nghĩa dây đơn MLE（mm | Cấp điện áp định mức MLE (kV) | Nhiệt độ hoạt động MLE（oC/℉ |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Tên thành phần | Vật liệu tiêu chuẩn | Vật liệu tùy chọn |
| Đầu MLE | ||
| Chốt | S-Trim | M-Trim |
| Nhà ở đầu MLE | HT200 | SS |
| Linh kiện cao su | FPM | HSN, AFLAS |
| MLE | ||

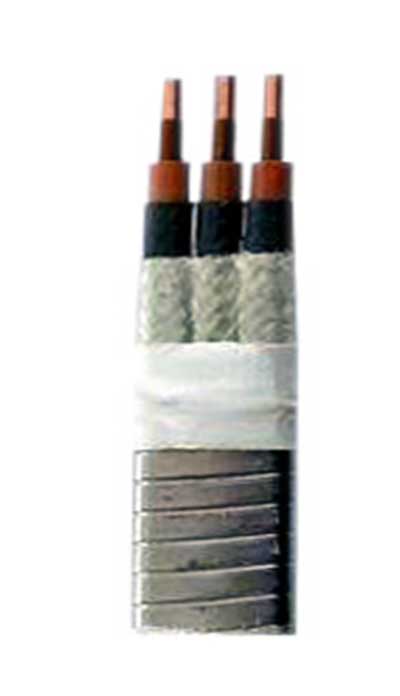

| Cách điện sơ cấp | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Áo khoác | FC | Pb |
| Bím tóc | Bện sợi nylon | Băng PTFE/Bện sợi nylonBăng PTFE/Bện sợi Aramid |
| Giáp | Dải thép không gỉ | Dải thép mạ kẽm, Dải Monel |
A1: Cáp phẳng MLE là loại cáp chìm chống nước chuyên nghiệp, được thiết kế đặc biệt cho máy bơm chìm. Nó được sử dụng để cung cấp năng lượng dưới nước cho máy bơm giếng sâu và máy bơm nước thải, phù hợp với điều kiện làm việc lâu dài dưới nước.

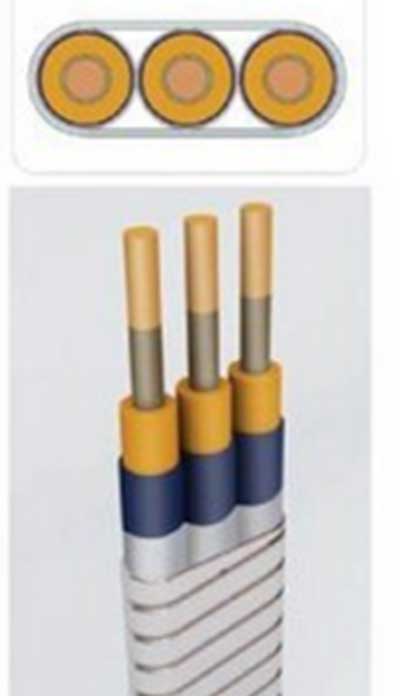

A2: Cáp phẳng MLE có cấu trúc phẳng mỏng, linh hoạt. Nó dễ dàng đi qua các ống giếng hẹp, tránh hư hỏng do xoắn và đùn, tiết kiệm không gian lắp đặt và phù hợp hơn cho các hoạt động nâng hạ máy bơm.
Đ3: Có. Nó sử dụng vỏ chống thấm cao su cao cấp và lớp cách nhiệt liền mạch, đạt cấp chống nước hoàn toàn IP68. Nó có hiệu suất chống lão hóa, chống ăn mòn và chống ẩm tuyệt vời để sử dụng ổn định lâu dài dưới nước.
Đ4: Có. Chúng tôi hỗ trợ độ dài cáp tùy chỉnh, thông số kỹ thuật lõi 2/3/4 và vỏ bọc chống mài mòn hoặc chống ăn mòn đặc biệt để phù hợp với các yêu cầu về công suất bơm và dự án khác nhau.
1. Sức mạnh của nhà máy chuyên nghiệp:CÔNG TY TNHH BƠM AOTE THIÊN TÂN là nhà sản xuất máy bơm và động cơ hỗ trợ chuyên nghiệp với nhiều năm kinh nghiệm sản xuất và R&D. Chúng tôi độc lập phát triển và sản xuất động cơ MLE chất lượng cao với công nghệ sản xuất hoàn thiện và chất lượng sản phẩm ổn định.
2. Nhà sản xuất tùy chỉnh chuyên nghiệp:CÔNG TY TNHH BƠM AOTE THIÊN TÂN chuyên sản xuất hỗ trợ cáp phẳng chìm MLE. Với kinh nghiệm phong phú trong ngành, chúng tôi cung cấp các giải pháp cáp chuyên dụng cho tất cả các loại máy bơm chìm.
3. Đảm bảo chất lượng đáng tin cậy:Tất cả các loại cáp MLE đều sử dụng lõi đồng có độ tinh khiết cao và vật liệu chống thấm cao cấp. Mỗi cáp đều vượt qua các bài kiểm tra ngâm nước, cách điện và lão hóa nghiêm ngặt trước khi giao hàng, đảm bảo hoạt động ổn định và an toàn.
4. Hiệu quả chi phí cao:Cáp phẳng MLE của chúng tôi có khả năng chịu kéo mạnh và tuổi thọ dài. Chúng giúp giảm đáng kể chi phí thay thế và bảo trì sau này, lý tưởng cho mục đích sử dụng thương mại và kỹ thuật lâu dài.
5. Giao hàng nhanh & Hỗ trợ đầy đủ:Chúng tôi có đủ hàng cho các mẫu tiêu chuẩn để hỗ trợ giao hàng nhanh chóng. Chúng tôi cũng cung cấp hướng dẫn lắp đặt chuyên nghiệp và hỗ trợ kỹ thuật sau bán hàng nhanh chóng cho tất cả khách hàng.
