Máy bơm dòng hướng trục chìm cải thiện khả năng truyền nước lưu lượng cao như thế nào?

Đề cương bài viết

Đối với các kỹ sư, nhà thầu, chính quyền thành phố, nhà điều hành công nghiệp và chủ dự án nông nghiệp, việc chọn máy bơm lưu lượng lớn không chỉ đơn giản là chọn động cơ lớn nhất hiện có. Hệ thống bơm phải phù hợp với tốc độ dòng chảy yêu cầu, tổng cột áp, chất lượng nước, môi trường vận hành, cấu trúc lắp đặt, nguồn điện và chu kỳ làm việc dự kiến.

• Hiểu vai trò thủy lực của bơm dòng hướng trục.
• Xác định lý do tại sao việc xây dựng dưới nước có thể đơn giản hóa việc thiết kế trạm bơm.
• Đánh giá công suất bơm theo điều kiện thực tế của dự án.
• Giảm rủi ro lắp đặt và bảo trì thông qua việc lập kế hoạch phù hợp.
• Chọn vật liệu, hệ thống bảo vệ và chức năng giám sát phù hợp.
• Kết hợp cấu hình máy bơm với ứng dụng chuyển nước.

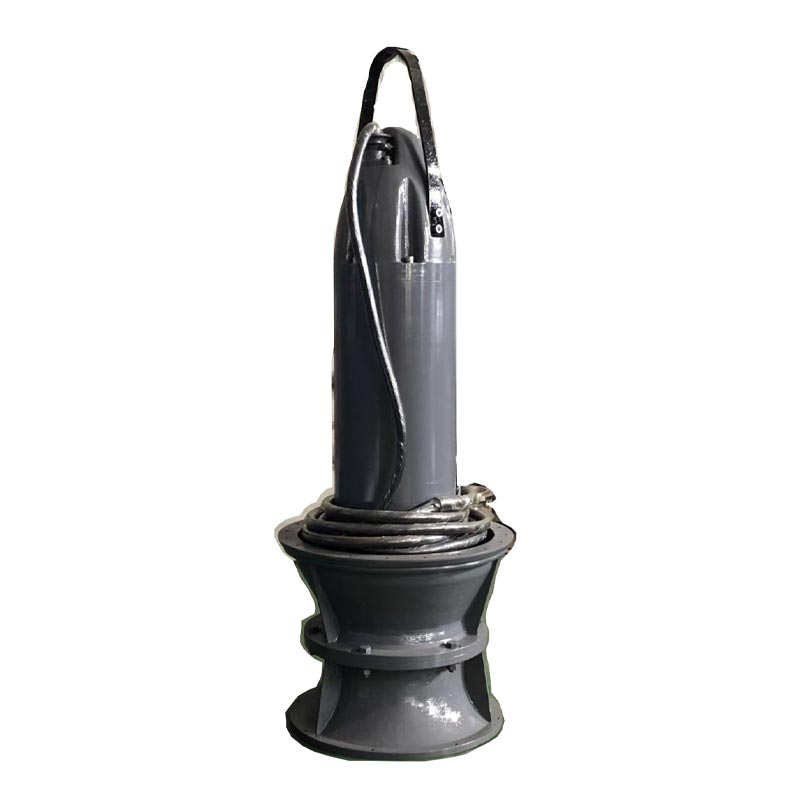

Máy bơm dòng trục chìm là gì?

A Bơm chìm hướng trụclà máy bơm công suất cao được thiết kế chủ yếu để di chuyển lượng nước lớn qua cột nâng tương đối thấp. Không giống như máy bơm ly tâm thông thường thường dựa vào chuyển động của nước hướng tâm, máy bơm dòng hướng trục sử dụng bánh công tác kiểu cánh quạt để di chuyển nước về cơ bản song song với trục máy bơm.

Cấu hình thủy lực này làm cho công nghệ dòng chảy hướng trục đặc biệt thích hợp khi dự án yêu cầu lưu lượng cao hơn là áp suất cao. Các ví dụ điển hình bao gồm thoát lũ, kênh tưới tiêu, bơm nước mưa, tuần hoàn nước làm mát, chuyển nước sông và thoát nước thành phố.

Từ “chìm” mô tả cách sắp xếp lắp đặt. Máy bơm và động cơ điện được kết hợp thành một khối và hoạt động dưới mặt nước. Điều này giúp loại bỏ nhiều yêu cầu căn chỉnh cơ học liên quan đến các cụm động cơ và máy bơm được lắp đặt riêng biệt.

Thiết bị dòng chảy hướng trục chìm hiện đại có thể kết hợp với động cơ kín, phốt cơ khí, phát hiện rò rỉ, giám sát nhiệt độ cuộn dây, giám sát nhiệt độ vòng bi và bảo vệ tủ điều khiển. Những tính năng này giúp người vận hành quản lý thiết bị hoạt động dưới nước đồng thời giảm bớt sự can thiệp thủ công không cần thiết.

Hệ thống bơm hoạt động như thế nào

Quá trình vận hành bắt đầu khi nước đi vào cửa hút của máy bơm. Động cơ quay trục và cánh quạt kiểu cánh quạt, tạo ra lực thủy lực hướng trục di chuyển nước qua máy bơm và vào đường xả.

Vì động cơ được ngâm trong nước nên nước xung quanh có thể hỗ trợ tản nhiệt. Điều này đặc biệt có giá trị trong chu kỳ vận hành dài vì quản lý nhiệt độ động cơ là yếu tố quan trọng đảm bảo độ tin cậy của thiết bị điện.

Cấu hình tích hợp cũng loại bỏ sự cần thiết của trục tiếp xúc dài giữa động cơ gắn trên bề mặt và máy bơm chìm. Ít bộ phận truyền động cơ học bên ngoài hơn có nghĩa là ít mối lo ngại liên quan đến căn chỉnh hơn và cách bố trí lắp đặt nhỏ gọn hơn.

1. Nước đi vào vùng lấy nước:Thiết kế thủy lực hướng nước về phía cánh quạt quay.
2. Động cơ dẫn động bánh công tác:Năng lượng điện được chuyển thành năng lượng cơ quay.
3. Bánh công tác tạo ra lực đẩy dọc trục:Lượng nước lớn được đẩy qua đường bơm.
4. Nước di chuyển về phía xả:Dòng chảy được dẫn vào kênh xả, đường ống hoặc hệ thống trạm bơm.
5. Hệ thống bảo vệ giám sát hoạt động:Cảm biến có thể xác định rò rỉ bất thường, điều kiện nhiệt độ hoặc các rủi ro vận hành khác.

Hiệu suất thủy lực thực tế phụ thuộc vào hình dạng cánh quạt, tốc độ quay, cấu hình lưỡi cắt, đường kính bơm, điều kiện nước, đầu hệ thống và điểm vận hành. Do đó, máy bơm phải luôn được chọn từ dữ liệu hiệu suất đã được xác minh thay vì chỉ dựa vào công suất động cơ.

Thành phần chính và xây dựng

Máy bơm lưu lượng hướng trục chìm đáng tin cậy không chỉ có cánh quạt và động cơ. Hiệu suất của nó phụ thuộc vào sự tương tác giữa các bộ phận thủy lực, bảo vệ điện, hệ thống làm kín, vòng bi, dây cáp và cấu trúc lắp đặt hỗ trợ.

Ưu điểm chính cho các dự án bơm hiện đại

Chủ dự án thường phải đối mặt với những thách thức thực tế giống nhau: không gian lắp đặt hạn chế, chi phí xây dựng tăng cao, mực nước dao động, khó tiếp cận bảo trì và cần phải nhanh chóng loại bỏ lượng lớn nước. Máy bơm lưu lượng hướng trục chìm được lựa chọn phù hợp có thể giải quyết đồng thời một số vấn đề này.

1. Lưu lượng cao ở đầu thấp

Cấu hình dòng hướng trục phù hợp một cách tự nhiên với việc di chuyển khối lượng lớn trong đó cột áp yêu cầu tương đối khiêm tốn. Điều này làm cho nó trở thành sự lựa chọn hiệu quả cho nhiệm vụ thoát nước và chuyển nước trong đó lưu lượng quan trọng hơn áp suất xả cao.

2. Lắp đặt nhỏ gọn

Máy bơm và động cơ được tích hợp thành một cụm chìm. Điều này có thể giảm số lượng máy móc trên mặt đất và đơn giản hóa việc bố trí tổng thể trạm bơm.

3. Lắp đặt cơ khí đơn giản

Một hệ thống bơm thông thường có thể yêu cầu sự căn chỉnh cẩn thận giữa các bộ phận bơm và động cơ riêng biệt. Một thiết bị chìm tích hợp giúp giảm số lượng giao diện cơ học bên ngoài phải được căn chỉnh trong quá trình lắp đặt.

4. Làm mát động cơ hiệu quả

Nước xung quanh cung cấp môi trường truyền nhiệt đáng kể. Do đó, động cơ chìm được thiết kế phù hợp có thể đạt được khả năng làm mát hiệu quả trong quá trình hoạt động liên tục.

5. Giảm tiếng ồn khi vận hành

Hoạt động dưới nước sẽ cách ly phần lớn tiếng ồn cơ học một cách tự nhiên. Điều này có thể thuận lợi cho các trạm thoát nước đô thị, công trình ngầm và các công trình nằm gần khu vực đông dân cư.

6. Thích ứng tốt hơn với mực nước dao động

Các công trình kiểm soát lũ và thoát nước thường xuyên gặp phải tình trạng mực nước thay đổi. Cấu hình chìm có thể đặc biệt thiết thực khi các thiết bị thông thường trên mặt nước có nguy cơ bị ngập lụt.

7. Yêu cầu xây dựng dân dụng có thể thấp hơn

Bố trí máy bơm nhỏ gọn có thể giảm không gian kết cấu cần thiết cho một số trạm bơm nhất định. Mức tiết kiệm xây dựng thực tế phụ thuộc vào hình dạng dự án, thiết kế dân dụng, bố trí xả thải và điều kiện lắp đặt tại địa phương.

Ứng dụng điển hình

Tính linh hoạt của bơm dòng trục làm cho công nghệ này trở nên hữu ích trong các dự án quản lý nước đô thị, công nghiệp, nông nghiệp và môi trường.

Sự phù hợp của ứng dụng phải luôn được xác nhận dựa trên đặc tính chất lỏng thực tế. Nhiệt độ, độ pH, chất rắn lơ lửng, thành phần ăn mòn, mảnh vụn và các chất gây ô nhiễm khác có thể ảnh hưởng đến việc lựa chọn vật liệu và độ tin cậy vận hành.

Các yếu tố chính để lựa chọn máy bơm

Việc lựa chọn máy bơm chỉ theo tốc độ dòng chảy yêu cầu là một trong những nguyên nhân phổ biến nhất khiến hệ thống hoạt động kém. Môi trường vận hành và thủy lực hoàn chỉnh cần được đánh giá trước khi hoàn thiện thông số kỹ thuật.

Tính toán thủy lực nên xem xét đường cong hệ thống thực tế hơn là dựa vào các giá trị danh nghĩa. Điểm vận hành tốt nhất thường là điểm mà máy bơm có thể cung cấp công suất cần thiết mà không cần điều tiết quá mức, vận hành không ổn định, rung hoặc tiêu thụ năng lượng không cần thiết.

Bơm chìm hướng trục so với các đơn vị bơm thông thường

Cả hệ thống bơm chìm và bơm thông thường đều có thể cung cấp khả năng truyền nước đáng tin cậy khi được thiết kế phù hợp. Sự khác biệt chủ yếu nằm ở cách lắp đặt thiết bị và cách bố trí động cơ, máy bơm, làm mát và cơ sở hạ tầng hỗ trợ.

Sự lựa chọn chính xác phụ thuộc vào trang web. Máy bơm thông thường có thể vẫn được ưa chuộng hơn ở những nơi dễ tiếp cận bề mặt, cột nước rất cao hoặc các yêu cầu về quy trình cụ thể chiếm ưu thế. Cấu hình dòng chảy hướng trục chìm trở nên đặc biệt hấp dẫn khi dòng chảy cao, cột nước thấp, kết cấu nhỏ gọn và mực nước dao động là những yêu cầu trọng tâm của dự án.

Cân nhắc cài đặt

Việc lắp đặt đúng cách là điều cần thiết vì ngay cả một máy bơm được thiết kế tốt cũng có thể hoạt động kém nếu bố trí hệ thống nạp hoặc xả được cấu hình không chính xác.

1. Kiểm tra buồng lắp đặt:Loại bỏ các mảnh vụn xây dựng và vật lạ có thể xâm nhập vào máy bơm.
2. Kiểm tra hình dạng đầu vào:Đầu vào phải cung cấp dòng chảy ổn định và đồng đều hợp lý vào máy bơm.
3. Xác nhận độ ngập tối thiểu:Máy bơm phải hoạt động ở mực nước do nhà sản xuất quy định.
4. Bảo vệ cáp nguồn:Ngăn chặn các khúc cua sắc nét, mài mòn, chuyển động không kiểm soát và hư hỏng cơ học.
5. Sử dụng thiết bị nâng phù hợp:Các thiết bị chìm có thể nặng nên các điểm nâng và thiết bị phải được đánh giá chính xác.
6. Kiểm tra bảo vệ điện:Xác nhận các chức năng nối đất, bảo vệ quá tải, giám sát rò rỉ và điều khiển trước khi khởi động.
7. Kiểm tra các điều kiện quay và vận hành:Thực hiện theo quy trình vận hành thử của nhà sản xuất trước khi đưa máy bơm vào hoạt động bình thường.

Thiết kế cửa hút đáng được quan tâm đặc biệt. Điều kiện dòng khí vào kém có thể tạo ra xoáy, tải không đều, nhiễu loạn hoặc cuốn theo không khí và mảnh vụn quá mức. Những điều kiện này có thể làm giảm hiệu suất thủy lực và tăng độ rung hoặc mài mòn.

Thực hành bảo trì và độ tin cậy

Thiết bị chìm được thiết kế cho các môi trường đòi hỏi khắt khe, nhưng hoạt động dưới nước không có nghĩa là có thể bỏ qua việc bảo trì. Kiểm tra phòng ngừa vẫn cần thiết để bảo vệ cách điện, vòng đệm, vòng bi, bộ phận thủy lực và dây cáp.

Một chương trình bảo trì thực tế nên bao gồm:

• Kiểm tra tình trạng cách điện của động cơ theo quy trình bảo dưỡng của nhà sản xuất.
• Kiểm tra cáp nguồn xem có vết cắt, mài mòn hoặc hư hỏng không.
• Giám sát các tín hiệu phát hiện rò rỉ và tình trạng phốt cơ khí.
• Kiểm tra xu hướng nhiệt độ cuộn dây và vòng bi động cơ.
• Kiểm tra các cánh quạt xem có bị xói mòn, ăn mòn, bám bẩn hoặc hư hỏng vật lý không.
• Kiểm tra độ rung bất thường, tiếng ồn, dòng điện và những thay đổi trong dòng chảy.
• Kiểm tra màn hình nạp và loại bỏ các mảnh vụn tích lũy.
• Xem xét hồ sơ vận hành để xác định sự suy giảm hiệu suất dần dần.

Giám sát hiệu suất đặc biệt có giá trị đối với các cài đặt lớn. Mức tiêu thụ điện năng tăng dần đi kèm với lưu lượng giảm có thể cho thấy tắc nghẽn thủy lực, hư hỏng cánh quạt, tăng sức cản của hệ thống hoặc vận hành ngoài điểm làm việc dự định.

Các vấn đề và giải pháp vận hành phổ biến

Tại sao nên xem xét JINAOTE?

JINAOTEtập trung vào các giải pháp bơm chìm cho các ứng dụng quan trọng cần truyền lượng nước lớn, lắp đặt nhỏ gọn và hoạt động chìm đáng tin cậy. Sản phẩm Máy bơm dòng trục chìm của nó được thiết kế cho các môi trường quản lý nước đòi hỏi khắt khe như thoát nước thành phố, kiểm soát lũ lụt, thủy lợi, hệ thống nước công nghiệp, thoát nước khai thác mỏ, dự án nhà máy đóng tàu và các ứng dụng nước liên quan đến điện.

Phương pháp tiếp cận sản phẩm kết hợp máy bơm và động cơ thành một cụm lắp chìm tích hợp. Tùy thuộc vào cấu hình và yêu cầu của dự án, các tính năng bảo vệ có thể bao gồm kết cấu động cơ kín, bố trí gioăng cơ khí, phát hiện rò rỉ, giám sát nhiệt độ cuộn dây và giám sát nhiệt độ vòng bi.

JINAOTE cũng phân biệt giữa các yêu cầu về dòng chảy hướng trục và dòng chảy hỗn hợp. Các cấu hình dòng chảy dọc trục thường thích hợp cho các nhiệm vụ dòng chảy cao, cột nước thấp hơn, trong khi các thiết kế dòng chảy hỗn hợp có thể được xem xét khi dự án yêu cầu khả năng cột áp lớn hơn và các đặc tính thủy lực khác nhau.

Đối với việc mua sắm dự án, điểm khởi đầu hữu ích nhất không chỉ đơn giản là yêu cầu một mẫu máy bơm. Thay vào đó, hãy cung cấp cho nhà cung cấp lưu lượng, cột áp, nhiệt độ chất lỏng, chất lượng nước, hàm lượng chất rắn, độ sâu lắp đặt, nguồn điện, lịch trình vận hành và bố trí lắp đặt theo yêu cầu. Thông tin này cho phép nhà cung cấp đánh giá nhiệm vụ thủy lực và đề xuất cấu hình phù hợp hơn.

Câu hỏi thường gặp

1. Máy bơm dòng trục chìm chủ yếu được sử dụng để làm gì?

Nó chủ yếu được sử dụng để di chuyển một lượng nước lớn ở đầu tương đối thấp. Các ứng dụng phổ biến bao gồm kiểm soát lũ lụt, thoát nước đô thị, tưới tiêu, chuyển nước công nghiệp, tuần hoàn nước làm mát, thoát nước khai thác mỏ và các trạm bơm sông hoặc ven hồ.

2. Sự khác biệt chính giữa máy bơm dòng trục và máy bơm dòng hỗn hợp là gì?

Máy bơm lưu lượng hướng trục chủ yếu di chuyển nước song song với trục và thường được tối ưu hóa cho lưu lượng cao và cột áp thấp. Một máy bơm dòng hỗn hợp kết hợp các đặc tính thủy lực hướng trục và hướng tâm và có thể cung cấp khả năng chịu áp lực lớn hơn trong các ứng dụng phù hợp.

3. Máy bơm chìm hướng trục có thể hoạt động liên tục dưới nước được không?

Có, các thiết bị chìm được thiết kế phù hợp nhằm mục đích hoạt động dưới nước. Tuy nhiên, hoạt động liên tục phải duy trì trong giới hạn mực nước, nhiệt độ, điện, thủy lực và môi trường do nhà sản xuất quy định.

4. Tại sao việc làm mát động cơ lại quan trọng trong máy bơm chìm?

Động cơ điện sinh ra nhiệt trong quá trình hoạt động. Vì động cơ được đặt chìm trong nước nên nước xung quanh có thể giúp truyền nhiệt hiệu quả. Do đó, việc duy trì các điều kiện ngập nước và vận hành cần thiết là rất quan trọng đối với độ tin cậy về nhiệt.

5. Cần kiểm tra điều kiện nước nào trước khi chọn máy bơm?

Ở mức tối thiểu, đánh giá nhiệt độ chất lỏng, độ pH, chất rắn lơ lửng, mật độ, thành phần ăn mòn, hạt mài mòn, sợi và mảnh vụn. Những yếu tố này ảnh hưởng đến hiệu suất thủy lực, lựa chọn vật liệu, tuổi thọ bịt kín và yêu cầu bảo trì.

6. Máy bơm chìm có cần dùng động cơ riêng không?

Không. Một trong những đặc điểm xác định của máy bơm chìm là động cơ và máy bơm được tích hợp thành một cụm duy nhất. Điều này có thể đơn giản hóa việc lắp đặt cơ khí so với việc lắp đặt máy bơm và động cơ riêng biệt.

7. Làm thế nào có thể duy trì hiệu suất máy bơm theo thời gian?

Kiểm tra thường xuyên, giám sát hiệu suất, làm sạch cửa nạp, kiểm tra cánh quạt, kiểm tra điện, kiểm tra vòng đệm và theo dõi độ rung hoặc nhiệt độ có thể giúp xác định tình trạng hư hỏng trước khi nó trở thành hỏng hóc lớn.

8. Máy bơm dòng trục chìm có phù hợp với các dự án kiểm soát lũ lụt không?

Đúng. Truyền nước khối lượng lớn, đầu thấp là trường hợp sử dụng điển hình cho bơm dòng trục. Việc bố trí chìm cũng có thể thực tế ở những nơi mực nước dao động đáng kể và thiết bị gắn trên bề mặt sẽ cần được bảo vệ bổ sung.

9. Nên chọn model máy bơm phù hợp như thế nào?

Bắt đầu với lưu lượng yêu cầu và tổng cột áp, sau đó đánh giá các đặc tính của chất lỏng, độ sâu lắp đặt, chu trình vận hành, nguồn điện, điều kiện nạp và các yêu cầu kiểm soát. Lựa chọn cuối cùng phải dựa trên dữ liệu hiệu suất đã được xác minh của nhà sản xuất và các tính toán dành riêng cho dự án.

10. Cần cung cấp thông tin gì khi yêu cầu báo giá?

Cung cấp lưu lượng cần thiết, cột áp, đặc tính chất lỏng, nhiệt độ nước, mực nước tối thiểu và tối đa, phương pháp lắp đặt, nguồn điện, giờ hoạt động và bất kỳ yêu cầu giám sát hoặc vật liệu đặc biệt nào. Thông tin chi tiết cải thiện tính chính xác của việc lựa chọn và báo giá thiết bị.

Phần kết luận

A Bơm chìm hướng trụclà giải pháp thiết thực cho các công trình cần truyền tải lượng nước lớn mà không yêu cầu cột xả cao. Cấu hình bơm và động cơ tích hợp của nó có thể đơn giản hóa việc lắp đặt, giảm diện tích thiết bị, hỗ trợ làm mát động cơ hiệu quả và cung cấp phương pháp tiếp cận mạnh mẽ cho môi trường thoát nước và truyền nước đầy thách thức.

Tuy nhiên, kết quả tốt nhất phụ thuộc vào kỹ thuật chính xác. Tốc độ dòng chảy, tổng cột áp, điều kiện nạp, chất lượng nước, nhiệt độ vận hành, nguồn điện, mức ngập và chu kỳ hoạt động đều phải được xem xét trước khi lựa chọn thiết bị. Việc lắp đặt đúng cách và bảo trì phòng ngừa đều quan trọng như nhau để duy trì hiệu suất thủy lực và độ tin cậy lâu dài.

Đối với thoát nước đô thị, kiểm soát lũ lụt, tưới tiêu, chuyển nước công nghiệp, thoát nước khai thác mỏ, hệ thống nước làm mát hoặc các ứng dụng dòng chảy lớn khác,JINAOTEcó thể cung cấp các giải pháp Bơm dòng hướng trục chìm phù hợp với yêu cầu của dự án. Chia sẻ lưu lượng, cột nước, điều kiện nước, chi tiết lắp đặt và yêu cầu vận hành của bạn với nhóm kỹ thuật để xác định cấu hình phù hợp và tránh các lỗi lựa chọn tốn kém.
