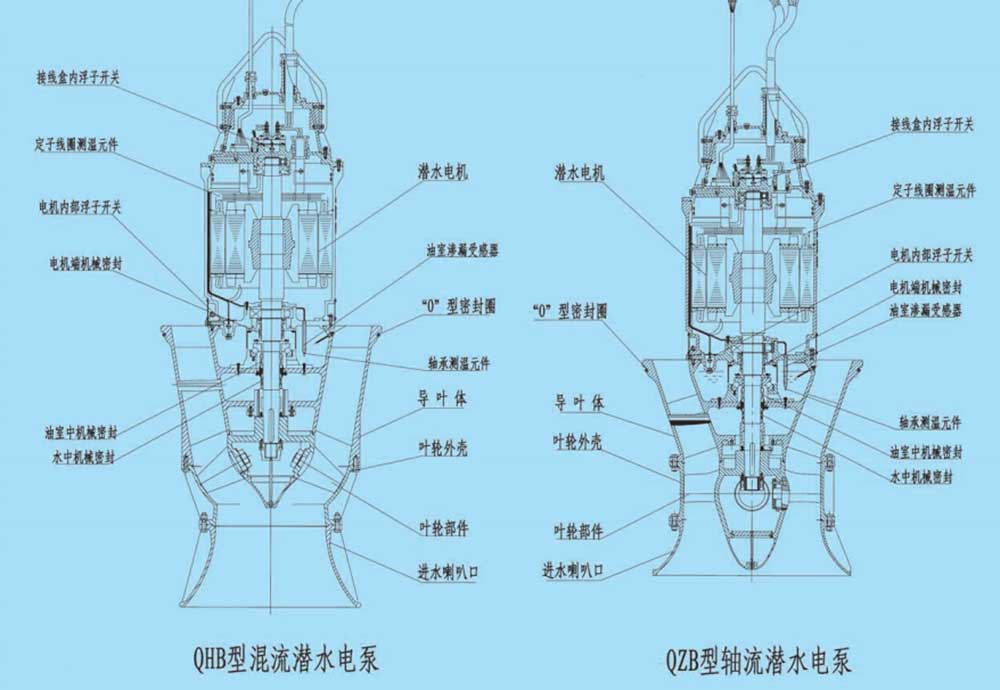

JINAOTEBơm chìm hướng trụcđược thiết kế cho các ứng dụng truyền nước có lưu lượng cao và cột nước thấp, nơi cần có hoạt động liên tục đáng tin cậy. Sản phẩm bao gồm hai dòng chính: Máy bơm chìm dòng chảy hướng trục QZB và Máy bơm chìm dòng chảy hỗn hợp QHB, được phát triển như những lựa chọn thay thế tiên tiến cho hệ thống động cơ và máy bơm thông thường.
Không giống như các loại bơm tách rời truyền thống, máy bơm và động cơ được tích hợp vào một cấu trúc chìm nhỏ gọn. Thiết kế này giúp đơn giản hóa việc lắp đặt, giảm yêu cầu xây dựng và cải thiện độ tin cậy vận hành trong các môi trường đòi hỏi khắt khe như kiểm soát lũ lụt, trạm thoát nước, hệ thống thủy lợi và các dự án chuyển nước công nghiệp.
Động cơ không đồng bộ chìm ba pha loại khô được bao kín hoàn toàn hoạt động an toàn khi được ngâm hoàn toàn trong nước. Với khả năng làm mát bằng nước hiệu quả, tiếng ồn vận hành thấp và giảm tích tụ nhiệt, máy bơm cho phép xây dựng các trạm bơm ngầm nhỏ gọn đồng thời giảm thiểu chi phí xây dựng dân dụng và không gian lắp đặt.
Cụm động cơ máy bơm được lắp đặt như một bộ phận chìm hoàn chỉnh, loại bỏ nhu cầu căn chỉnh phức tạp giữa các bộ phận động cơ và máy bơm riêng biệt. So với các trạm bơm truyền thống, thời gian lắp đặt có thể giảm tới 95%, nâng cao hiệu quả dự án và giảm yêu cầu lao động.
Động cơ hoạt động trực tiếp trong vùng nước xung quanh, mang lại hiệu suất làm mát tuyệt vời và ngăn ngừa hiện tượng quá nhiệt khi hoạt động liên tục. Thiết kế này làm giảm đáng kể tiếng ồn khi vận hành và cho phép lắp đặt trong các trạm bơm ngầm hoặc khép kín mà không ảnh hưởng đến môi trường xung quanh.
Động cơ sử dụng cấu trúc kiểu khô khép kín hoàn toàn với:
Hệ thống cách nhiệt loại F (chịu nhiệt độ 155°C)
Xếp hạng bảo vệ IP68
Con dấu cơ khí đôi hoặc ba
Cấu trúc niêm phong phụ trợ
Hệ thống phát hiện rò rỉ
Giám sát nhiệt độ cuộn dây
Giám sát nhiệt độ vòng bi
Toàn bộ tín hiệu giám sát được truyền về tủ điều khiển điện, hỗ trợ vận hành an toàn, bảo vệ tự động, giám sát từ xa.
Bơm dòng hướng trục chìm JINAOTE được sử dụng rộng rãi trong các ứng dụng đòi hỏi công suất dòng chảy lớn và hiệu suất truyền nước ổn định, bao gồm:
Cấp thoát nước công nghiệp
Hệ thống thoát nước cơ sở khai thác mỏ
Dự án thoát nước nhà máy đóng tàu
Kiểm soát lũ đô thị và thoát nước đô thị
Tưới tiêu nông nghiệp và thoát nước
Hệ thống nước làm mát và thoát nước nhà máy điện
Trạm bơm ven sông, ven hồ
Máy bơm chìm dòng chảy hướng trục QZB phù hợp cho các ứng dụng có cột nước thấp và dòng chảy cao, trong khi Máy bơm chìm dòng chảy hỗn hợp QHB mang lại hiệu suất cao hơn và khả năng chống xâm thực mạnh hơn cho các ứng dụng có mực nước dao động và yêu cầu cột nước cao hơn.
Máy bơm được thiết kế để xử lý nước thô hoặc nước thải bị ô nhiễm nhẹ trong các điều kiện sau:
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Nhiệt độ chất lỏng tối đa | 50°C |
| Phạm vi pH trung bình | 4–10 |
| Phần khối lượng rắn | <2% |
| Mật độ trung bình | <1,2 × 10³ kg/m³ |
| Mục so sánh | Bơm chìm hướng trục | Đơn vị bơm truyền thống |
|---|---|---|
| Cài đặt | Tích hợp lắp đặt, xây dựng đơn giản | Yêu cầu lắp đặt máy bơm và động cơ riêng biệt |
| Thời gian cài đặt | Giảm tới 95% | Thời gian cài đặt lâu hơn |
| Phương pháp làm mát | Làm mát bằng nước trực tiếp | Cần làm mát không khí |
| Độ ồn | Tiếng ồn hoạt động thấp hơn | Tiếng ồn cơ học cao hơn |
| Cấu trúc trạm bơm | Thích hợp cho các ga ngầm | Yêu cầu các cấu trúc trên mặt đất lớn hơn |
| Chi phí xây dựng | Giảm khoảng 30–40% | Đầu tư xây dựng dân dụng cao hơn |
| Chống lũ | Động cơ được bảo vệ dưới nước | Dễ bị lũ lụt hơn |
JINAOTE tập trung vào thiết kế và sản xuất thiết bị bơm chìm hiệu suất cao cho các ứng dụng công nghiệp, đô thị và nông nghiệp. Thông qua thiết kế động cơ-bơm tích hợp, công nghệ bịt kín tiên tiến và hệ thống giám sát thông minh, máy bơm JINAOTE cung cấp khả năng vận hành đáng tin cậy trong môi trường có mực nước thay đổi thường xuyên và yêu cầu thoát nước khắt khe.
Sự kết hợp giữa khả năng lưu lượng cao, kết cấu lắp đặt nhỏ gọn và hoạt động ngập nước lâu dài khiến choBơm chìm hướng trụcmột giải pháp hiệu quả cho các trạm bơm hiện đại và các dự án truyền nước quy mô lớn.
Bơm hướng trục được thiết kế chủ yếu cho các ứng dụng có lưu lượng lớn và cột áp thấp, trong khi bơm dòng hỗn hợp cung cấp công suất cột áp cao hơn với hiệu suất được cải thiện và khả năng chống xâm thực.
Đúng. Máy bơm sử dụng động cơ chìm hoàn toàn IP68 được thiết kế để hoạt động liên tục trong khi ngập hoàn toàn.
Nó phù hợp với nước thô và nước thải bị ô nhiễm nhẹ với tỷ lệ thể tích rắn dưới 2%.
Nhiệt độ hoạt động tiêu chuẩn lên tới 50°C.
Không. Động cơ và máy bơm được tích hợp vào một bộ phận chìm, giúp đơn giản hóa việc lắp đặt.
Động cơ bao gồm phốt cơ khí, phát hiện rò rỉ, giám sát nhiệt độ cuộn dây và hệ thống giám sát nhiệt độ vòng bi.
Đúng. Nó đặc biệt thích hợp cho các khu vực ven sông, ven hồ và các trạm bơm dễ bị ngập lụt nơi mực nước dao động.
Động cơ lên tới 315 kW có sẵn ở điện áp 380 V hoặc 600 V, trong khi động cơ lớn hơn sử dụng tùy chọn điện áp 6 kV hoặc 10 kV.
