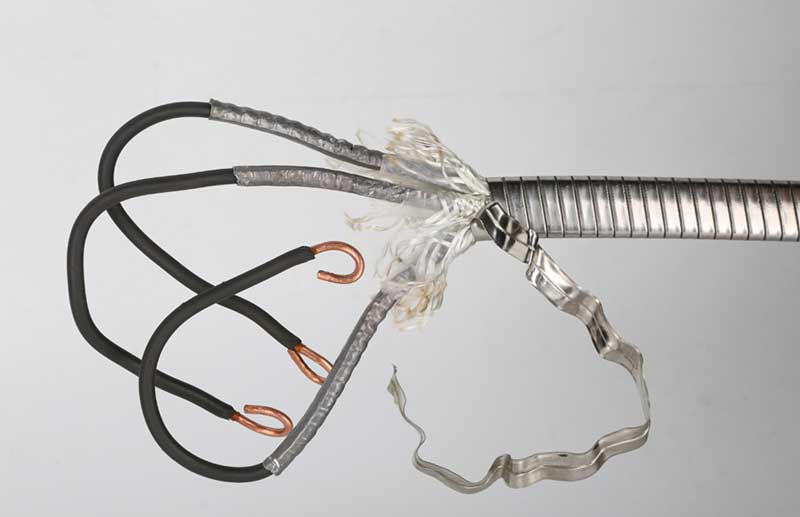

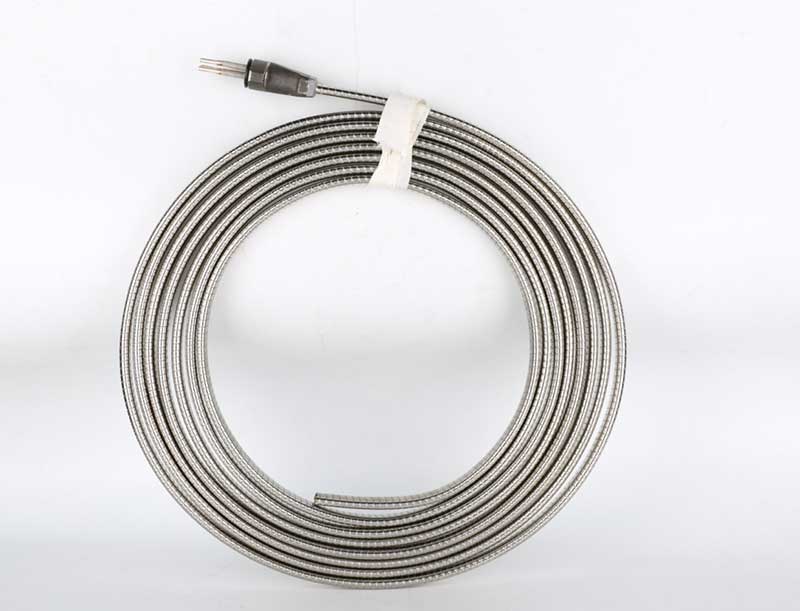

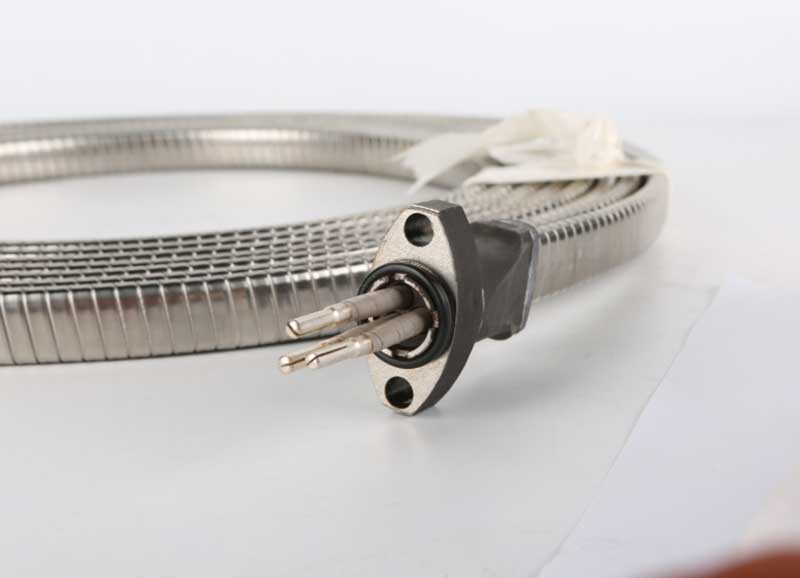

Thiên Tân AoteCáp bọc thépcó tính năng chịu nhiệt độ cao, kháng dầu và chống mài mòn tuyệt vời. Dòng cáp này bao gồm các loại kết cấu tròn và phẳng, được phát triển đặc biệt cho môi trường làm việc tại mỏ dầu khắc nghiệt. Lớp bọc thép bên ngoài của nó mang lại độ bền kéo mạnh mẽ và hiệu suất chống đùn để tránh hư hỏng lõi dưới lòng đất.
Nó có khả năng cách điện ổn định trong điều kiện nhiệt độ cao và dầu mỡ, được kết hợp rộng rãi với máy bơm chìm dầu ESP và thiết bị khai thác dầu mỏ ở các địa điểm khai thác dầu trên toàn cầu.
| AWGSeries | Diện tích mặt cắt ngang (mm2) | Số lượng lõi | Số lượng sợi / Đường kính danh nghĩa của sợi đơn (mm) | Cấp điện áp định mức (kV) | Nhiệt độ hoạt động（oC/℉） |
| AWG7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 5/1/19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Mã số | Giải thích | Viết tắt | Mã số | Giải thích | Viết tắt |
| Vật liệu lớp cách nhiệt | Vật liệu lớp bọc thép | ||||
| P | Polypropylen (bao gồm cả polypropylen biến tính) | PP (MPP) | - | Băng thép mạ kẽm | GST |
| E | Cao su etylen propylene | EPDM | M | Băng Monel | MA |
| YJ | Cross-linked Polyethylene | XLPE | X | Băng thép không gỉ | SS316 |
| CÓ | Màng composite Polyimide-F46 + Cao su cách nhiệt kết hợp Ethylene Propylene | PI-FEP/EPDM | |||
| YF | Màng composite Polyimide-F46 + Cao su cách nhiệt kết hợp Perfluoroethylene Propylene | PI-FEP | |||
| Vật liệu lớp vỏ bọc | Lớp bện (Lớp phụ) | ||||
| Q | Hợp kim chì | Hợp kim Pb | Polytetrafluoroetylen | PTFE | |
| E | Cao su etylen propylene | EPDM | Băng sợi Aramid | AFT | |
| H | Polyetylen clorosulfon hóa | CSM | Băng sợi nylon | NFT | |
| F | Cao su Propylene Perfluoroethylene | FEP | Polypropylene (Lớp đệm chịu dầu) | PP | |
| N | Cao su nitrile | NBR | |||
| AWGSeries | Kích thước tối đa | |||||
| Cáp phẳng (mm × mm) | Cáp hình cầu (mm2) | Cáp MLE(mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Cáp thông thường có thể bị hư hỏng ở nhiệt độ cao, nhiễm dầu và bị uốn cong nhiều lần. Cáp bọc thép tròn và phẳng của chúng tôi sử dụng cấu trúc áo giáp kim loại gia cố cũng như vật liệu chịu nhiệt độ và mài mòn để giảm ứng suất uốn và chịu được nhiệt, ma sát và tác động cơ học. Hai tùy chọn cấu trúc đáp ứng các yêu cầu vận hành động khác nhau, giúp kéo dài tuổi thọ sử dụng và giảm rủi ro hỏng cáp.

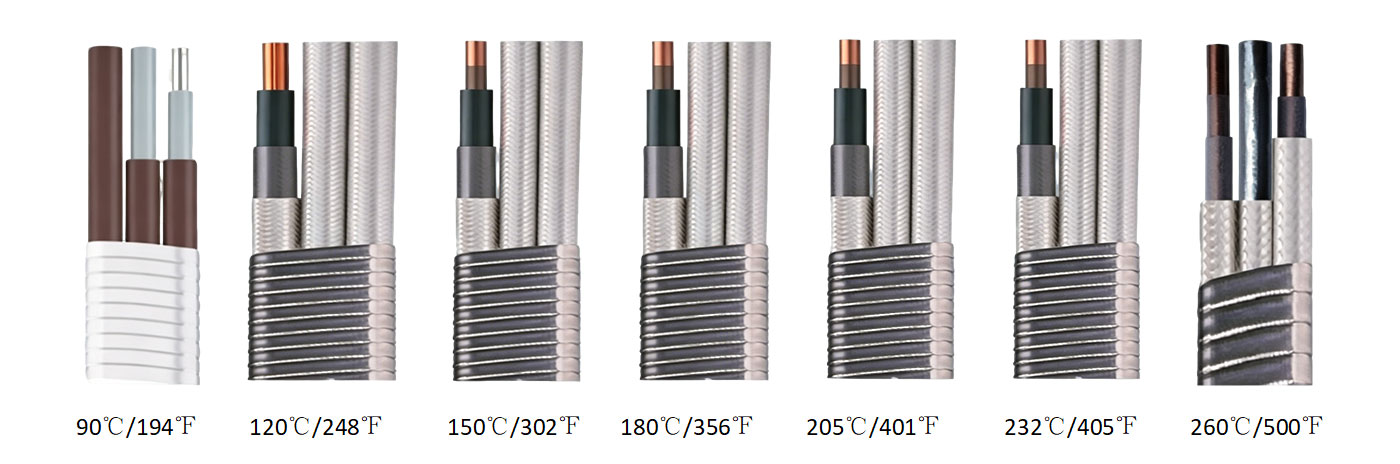

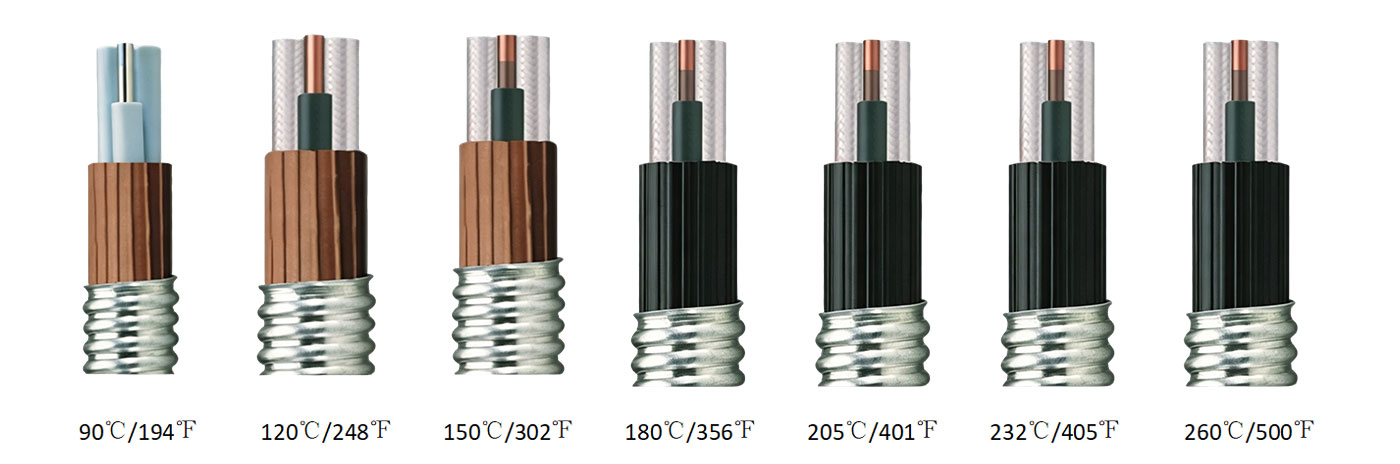

Tròncáp bọc thépthích hợp cho các ứng dụng đi dây thông thường như xích kéo và khay cáp. Cáp bọc thép phẳng có cấu trúc nhỏ gọn dành cho không gian lắp đặt hạn chế, bao gồm đầu giếng hẹp, thiết bị nhỏ gọn và rãnh cáp ngầm. Hai cấu trúc này cung cấp các tùy chọn lắp đặt linh hoạt và đơn giản hóa việc sắp xếp và bảo trì cáp.
Được sản xuất bằng các dây dẫn được bện tinh xảo, các lớp cách điện chịu nhiệt và kết cấu bọc thép được gia cố, cáp có khả năng chống uốn, chống mài mòn, chống đùn và chống va đập. Lớp giáp kim loại giúp ngăn ngừa hư hỏng từ bên ngoài, trong khi các đặc tính tùy chọn như chống dầu, chống ăn mòn và chống lão hóa cho phép thích ứng với các môi trường đòi hỏi khắt khe bao gồm các mỏ dầu và hầm mỏ.
Dây dẫn được sản xuất chính xác mang lại độ dẫn điện ổn định và giảm tổn thất điện năng. Cấu trúc che chắn tùy chọn giúp giảm nhiễu điện từ, hỗ trợ cung cấp điện ổn định và truyền tín hiệu điều khiển cho các thiết bị công nghiệp.
Tất cả các sản phẩm đều tuân theo quy trình kiểm soát chất lượng được tiêu chuẩn hóa trong suốt quá trình sản xuất. Việc kiểm tra được thực hiện từ xác minh nguyên liệu thô và giám sát sản xuất đến kiểm tra cáp thành phẩm để đảm bảo hiệu suất sản phẩm nhất quán.
Dây dẫn, vật liệu cách điện và vật liệu áo khoác được kiểm tra trước khi sản xuất. Chỉ những vật liệu được phê duyệt mới được sử dụng để duy trì chất lượng cáp ổn định.
Các thông số chính bao gồm đường kính dây dẫn, độ dày cách điện và độ đồng tâm của vỏ bọc được theo dõi trong quá trình sản xuất. Việc điều chỉnh quy trình được thực hiện khi cần thiết để duy trì tính nhất quán của lô.
Kiểm tra định kỳ bao gồm kiểm tra điện trở dây dẫn, kiểm tra điện trở cách điện, kiểm tra khả năng chịu điện áp, kiểm tra tia lửa, kiểm tra kích thước và kiểm tra bề ngoài.
Các thử nghiệm tùy chỉnh bao gồm kiểm tra độ mỏi khi uốn, kiểm tra độ bền kéo, kiểm tra khả năng chống mài mòn, kiểm tra lão hóa ở nhiệt độ cao, kiểm tra khả năng chống dầu, kiểm tra tính linh hoạt ở nhiệt độ thấp và kiểm tra khả năng chống cháy.
Báo cáo thử nghiệm hoàn chỉnh có sẵn để chấp nhận dự án theo yêu cầu.
Được trang bị dây chuyền sản xuất cáp bọc thép tự động, nhà máy của chúng tôi hỗ trợ sản xuất hàng loạt cáp điện bọc thép tròn và dẹt, bao gồm phát triển mẫu, đặt hàng theo yêu cầu và cung cấp dự án dài hạn. Quy trình sản xuất được tiêu chuẩn hóa, kiểm tra tự động và đóng gói theo tiêu chuẩn xuất khẩu giúp đảm bảo giao hàng nhất quán.
Tự động hóa công nghiệp:Dây chuyền sản xuất tự động, robot công nghiệp và các ứng dụng nối dây chuyển động tần số cao
Hệ thống xích kéo:Các ứng dụng uốn liên tục yêu cầu cáp chống xoắn và chống mài mòn
Thiết bị nâng & nâng:Cần cẩu du lịch, cần trục, giàn nâng và hệ thống cung cấp điện di động
Công nghiệp dầu khí:Thiết bị dầu khí đầu giếng và giếng khoan hoạt động trong điều kiện nhiệt độ cao, ô nhiễm dầu và mài mòn
Khai thác mỏ & Công nghiệp nặng:Máy móc khai thác di động và thiết bị hạng nặng cần được bảo vệ chống va đập và mài mòn
Thiết bị Cảng & Hậu cần:Máy móc cảng và thiết bị kho bãi tự động tiếp xúc với môi trường ngoài trời và rủi ro ăn mòn
Chúng tôi cung cấp các giải pháp cáp bọc thép công nghiệp tùy chỉnh dựa trên yêu cầu thiết bị, nhiệt độ vận hành và điều kiện mài mòn. Với các tùy chọn cáp bọc thép tròn và phẳng, chúng tôi giúp khách hàng lựa chọn kết cấu, thông số kỹ thuật và vật liệu bảo vệ phù hợp.
Chúng tôi hỗ trợ tùy chỉnh OEM/ODM, bao gồm cấu trúc cáp, yêu cầu về hiệu suất và số lượng sản xuất. Quy trình sản xuất được tiêu chuẩn hóa và năng lực sản xuất linh hoạt hỗ trợ các đơn đặt hàng lô nhỏ, cung cấp số lượng lớn và các dự án dài hạn.
Đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ lựa chọn sản phẩm và hướng dẫn ứng dụng để giúp giảm rủi ro khi lựa chọn cáp và chi phí bảo trì. Kinh nghiệm xuất khẩu và dịch vụ kỹ thuật hỗ trợ khách hàng toàn cầu trong suốt quá trình hợp tác.
Câu 1: Ưu điểm của việc kết hợp cáp bọc thép tròn và phẳng là gì?
Trả lời 1: Hai cấu trúc đáp ứng các yêu cầu lắp đặt khác nhau. Cáp bọc thép tròn cung cấp khả năng bảo vệ đa năng và lắp đặt linh hoạt, trong khi cáp bọc thép phẳng phù hợp với không gian hạn chế như thiết bị đầu giếng hẹp. Sự kết hợp này giúp giải quyết các thách thức liên quan đến tiếp xúc với nhiệt, mài mòn, không gian lắp đặt và dịch chuyển cáp.
Câu 2: Cáp có phù hợp để uốn lặp đi lặp lại trong thời gian dài không?
Đ2: Có. Các loại cáp sử dụng áo khoác chịu nhiệt và kết cấu bọc thép được gia cố. Chúng được kiểm tra độ mỏi khi uốn, lão hóa ở nhiệt độ cao và khả năng chống mài mòn để hỗ trợ hoạt động năng động liên tục.
Câu 3: Cáp có thể được tùy chỉnh cho các điều kiện làm việc đặc biệt không?
Đ3: Có. Chúng tôi cung cấp khả năng tùy chỉnh cấu trúc cáp, thông số kỹ thuật của dây dẫn và chiều dài cáp. Các tùy chọn bổ sung bao gồm khả năng chịu nhiệt độ cao, chống mài mòn, chống dầu, chống cháy và che chắn cho các môi trường hoạt động khác nhau.
Tất cả các loại cáp bọc thép đều được kiểm tra tập trung vào khả năng chịu nhiệt độ, chống mài mòn, chống lão hóa và chống va đập. Sản phẩm được giao sau khi vượt qua các bài kiểm tra cần thiết.
Dây chuyền sản xuất tự động hỗ trợ cung cấp liên tục, đơn hàng tùy chỉnh và các dự án quy mô lớn. Chúng tôi cung cấp các giải pháp cáp bọc thép cho các ứng dụng công nghiệp đòi hỏi hiệu suất ổn định và tuổi thọ lâu dài.
