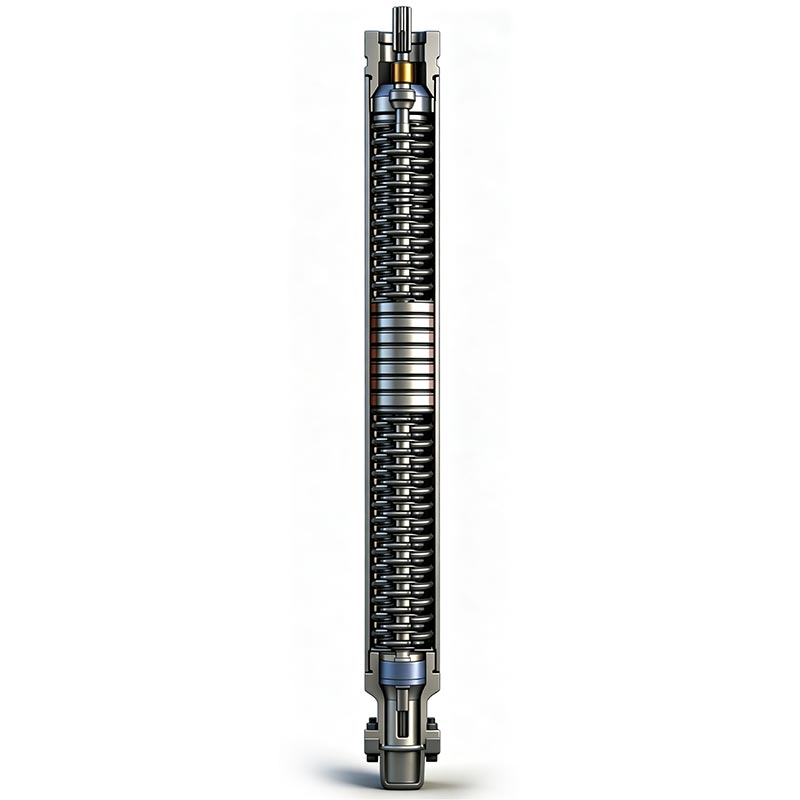

Máy bơm chìm điện nhiệt độ cao

Máy bơm chìm điện nhiệt độ cao (ESP) được thiết kế cho giếng nước có nhiệt độ cao, giếng địa nhiệt và yêu cầu các ứng dụng nâng hạ hố. Được phát triển từ công nghệ ESP mỏ dầu, nó kết hợp khả năng chịu nhiệt độ cao các bộ phận động cơ, cấu trúc lỗ mỏng nhỏ gọn và thiết kế thủy lực nhiều giai đoạn để nâng nước ổn định hiệu suất trong điều kiện khắc nghiệt dưới lòng đất.

Với khả năng hoạt động trong môi trường có nhiệt độ động cơ lên tới 260°C và khả năng tương thích với 4,5 inch đến 10-3/4 inch hệ thống vỏ, máy bơm ESP nhiệt độ cao này phù hợp để khai thác năng lượng địa nhiệt, giếng nước nóng công nghiệp, nguồn nước sâu và các ứng dụng khác mà máy bơm chìm thông thường không thể hoạt động hiệu quả.

Các tính năng chính

1. Khả năng chịu nhiệt độ cao trong điều kiện lỗ khoan khắc nghiệt

Máy bơm được thiết kế đặc biệt để hoạt động liên tục trong môi trường dưới lòng đất có nhiệt độ cao. Hệ thống động cơ sử dụng vật liệu cách nhiệt chịu nhiệt độ cao và các bộ phận ổn định nhiệt để giảm lão hóa nhiệt và duy trì hiệu suất điện trong quá trình hoạt động lâu dài.

Hiệu suất nhiệt độ chính:

Khả năng chịu nhiệt độ động cơ lên ​​tới 260°C

Thích hợp cho các giếng địa nhiệt có nhiệt độ đáy lỗ lên tới 200°C

Được thiết kế để hoạt động liên tục trong các ứng dụng chiết xuất nước ở nhiệt độ cao

Giảm nguy cơ hỏng lớp cách điện và hỏng động cơ do nhiệt độ quá cao

So với máy bơm chìm tiêu chuẩn, ESP nhiệt độ cao này mang lại sự ổn định nhiệt được cải thiện cho dự án giếng địa nhiệt và nước nóng.

2. Thiết kế lỗ mỏng nhỏ gọn cho nhiều kích cỡ vỏ khác nhau

Ban đầu được phát triển cho các ứng dụng giếng khoan hẹp ở mỏ dầu, Máy bơm chìm điện nhiệt độ cao có cấu trúc đường kính nhỏ gọn cho phép lắp đặt trong các giếng có không gian hạn chế.

Cấu hình máy bơm, bộ bảo vệ và động cơ được tối ưu hóa cung cấp các giải pháp lắp đặt linh hoạt cho các loại vỏ khác nhau kích cỡ.

Áp dụng vỏ 4,5 inch với đường kính trong tối thiểu 99,6mm cho cấu hình thiết bị

Áp dụng vỏ 5,5 inch với đường kính trong tối thiểu 118,6mm cho cấu hình thiết bị

Áp dụng vỏ 7 inch với đường kính trong tối thiểu 150,4mm cho cấu hình thiết bị

Áp dụng vỏ 8-5/8 inch với đường kính trong tối thiểu 196,2mm cho cấu hình thiết bị

Áp dụng vỏ 10-3/4 inch với đường kính trong tối thiểu 247,9mm cho cấu hình thiết bị

Hiệu suất nâng đầu cao cho giếng sâu

Máy bơm ESP nhiệt độ cao sử dụng cấu trúc thủy lực ly tâm nhiều giai đoạn được tối ưu hóa cho các ứng dụng giếng sâu.

Thiết kế thủy lực cung cấp:
Khả năng nâng đầu cao
Đầu ra áp suất ổn định
Khai thác nước liên tục từ giếng địa nhiệt sâu
Cải thiện hiệu suất trong điều kiện ngầm nhiệt độ cao

Nó phù hợp cho các dự án cần nâng theo phương thẳng đứng ở khoảng cách xa, bao gồm hệ thống sưởi địa nhiệt, công nghiệp cung cấp nước nóng và phát triển tài nguyên nước sâu.

Hoạt động ổn định và thiết kế động cơ tiết kiệm năng lượng

Hệ thống động cơ được thiết kế để hoạt động ở mức tải cao và liên tục trong môi trường đòi hỏi khắt khe.

Ưu điểm hiệu suất chính:
Khả năng khởi động toàn mô-men xoắn để khởi động ổn định
Cấu trúc chịu lực đẩy chịu tải cao
Thiết kế cánh quạt được tối ưu hóa để giảm tổn thất điện và sinh nhiệt
Các thành phần hợp kim chống mài mòn để cải thiện độ bền

So với máy bơm ESP thông thường, thiết kế động cơ được tối ưu hóa giúp giảm mức tiêu thụ năng lượng và cải thiện hiệu suất lâu dài. hiệu quả hoạt động trong các ứng dụng giếng nhiệt độ cao.

Thông số kỹ thuật

Hướng dẫn lựa chọn máy bơm ESP nhiệt độ cao

Việc chọn cấu hình ESP chính xác đòi hỏi phải xem xét một số điều kiện giếng:

Để lựa chọn model chính xác, khách hàng nên cung cấp:
Độ sâu giếng
Kích thước vỏ
Nhiệt độ nước
Tốc độ dòng chảy yêu cầu
Đầu nâng cần thiết
Thông tin cung cấp điện

Sản xuất và kiểm soát chất lượng

Mỗi máy bơm chìm điện nhiệt độ cao ESP được sản xuất theo quy trình sản xuất công nghiệp nghiêm ngặt thủ tục.

Kiểm soát chất lượng bao gồm:
Kiểm tra hiệu suất cách điện động cơ
Kiểm tra an toàn điện
Kiểm tra hiệu suất thủy lực
Kiểm tra kích thước thành phần
Xác minh lắp ráp

Quá trình sản xuất tập trung vào việc đảm bảo hoạt động ổn định, lắp ráp chính xác và tuổi thọ lâu dài trong địa nhiệt và môi trường giếng nhiệt độ cao.

Ứng dụng

Máy bơm chìm điện nhiệt độ cao được sử dụng rộng rãi trong:
Dự án năng lượng địa nhiệt
Hệ thống sưởi ấm địa nhiệt
Dự án sản xuất điện địa nhiệt
Khai thác tài nguyên địa nhiệt sâu
Giếng nước nóng công nghiệp
Cấp nước quy trình công nghiệp
Sử dụng nước ngầm ở nhiệt độ cao
Hệ thống tuần hoàn nước nóng quy mô lớn
Ứng dụng mỏ dầu và năng lượng
Giếng phun nước nhiệt độ cao
Ứng dụng nâng hạ hố
Môi trường ngầm phức tạp

Câu hỏi thường gặp

Câu hỏi 1: Nhiệt độ hoạt động tối đa của Máy bơm chìm điện nhiệt độ cao (ESP) này là bao nhiêu?

A1: Được phát triển và tối ưu hóa chuyên nghiệp cho các điều kiện làm việc ở nhiệt độ cao của mỏ dầu khắc nghiệt, máy bơm này có chịu được thử thách của môi trường công nghiệp khắc nghiệt. Nó có thể duy trì hoạt động đầy tải ổn định lâu dài ở mức nhiệt độ động cơ 200°C và thích ứng với nhiệt độ đáy lỗ khoan lên tới 163°C, đáp ứng đầy đủ nhu cầu lâu dài và yêu cầu vận hành ổn định của các giếng nước nhiệt độ cao và giếng địa nhiệt sâu.

Câu 2: Thiết kế đường kính nhỏ phù hợp với loại giếng nào?

A2: Hưởng lợi từ thiết kế lỗ mỏng tiêu chuẩn cao ban đầu được tùy chỉnh cho các giếng dầu hẹp, Cấu trúc nhỏ gọn đường kính nhỏ của Máy bơm chìm điện nhiệt độ cao (ESP) hoàn toàn phù hợp cho giếng nước nhiệt độ cao có đường kính hẹp, giếng địa nhiệt mỏng và giếng nước cũ được cải tạo. Nó giải quyết vấn đề lắp đặt máy bơm chìm cỡ lớn trong các giếng có không gian hạn chế và cải thiện đáng kể tỷ lệ sử dụng các giếng địa nhiệt và nước nhiệt độ cao cỡ nòng nhỏ.

Câu 3: Các kịch bản ứng dụng chính của sản phẩm này là gì?

A3: Được thiết kế ban đầu và áp dụng hoàn thiện cho các điều kiện làm việc ở nhiệt độ cao của mỏ dầu phức tạp với độ tin cậy chất lượng và hiệu suất ổn định, sản phẩm này đã được mở rộng thành công sang nguồn năng lượng và nước mới các lĩnh vực phát triển. Nó được áp dụng rộng rãi cho các giếng nước nhiệt độ cao sâu, nước nhiệt độ cao công nghiệp giếng cung cấp, giếng khai thác địa nhiệt sâu, dự án phát điện địa nhiệt và sưởi ấm địa nhiệt. Dựa vào khả năng chịu nhiệt độ cao và hiệu suất nâng cao cấp mỏ dầu, nó mang lại hiệu quả và giải pháp nâng nhân tạo đáng tin cậy để sử dụng tài nguyên nước ở nhiệt độ cao và năng lượng địa nhiệt sự phát triển.
