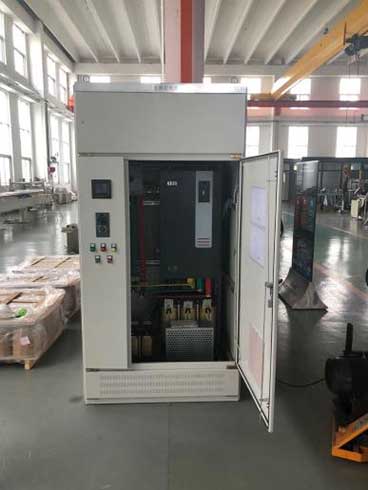

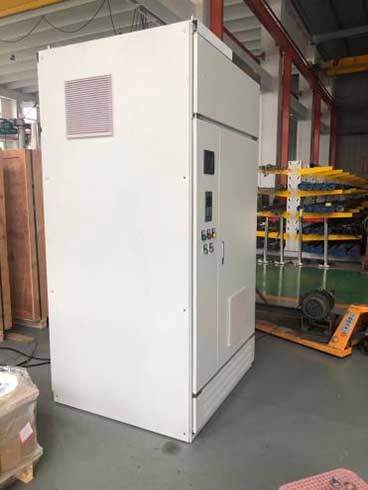

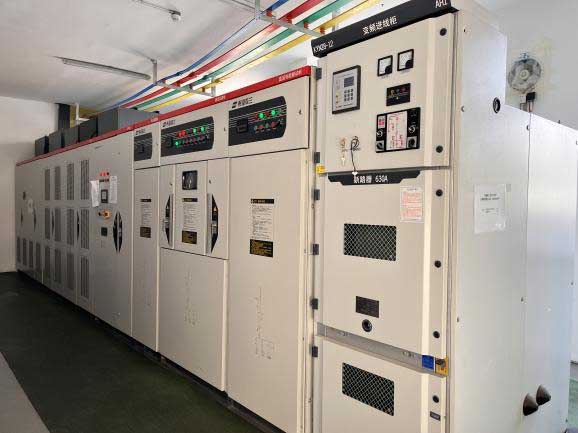

cácTủ điều khiển điệnlà thiết bị chuyên dụng điều khiển hoạt động khởi động và dừng của bộ phận bơm chìm điện (ESP), theo dõi và ghi lại trạng thái hoạt động của nó, đồng thời tự động thực hiện bảo vệ tắt nguồn khi xảy ra tình trạng bất thường trong quá trình vận hành. Hiện nay có 4 loại tủ điều khiển được sử dụng phổ biến là: tủ điều khiển điện tần, tủ điều khiển khởi động mềm, tủ điều khiển biến tần hạ thế và tủ điều khiển biến tần trung áp.
Tiêu chuẩn quốc tế: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Tiêu chuẩn quốc gia: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Tiêu chuẩn ngành: API RP 11S1, API 14F
Tiêu chuẩn doanh nghiệp: AT-ST-013
Bảo vệ điện áp nguồn điện
Bảo vệ dòng điện ba pha
Bảo vệ quá tải
Bảo vệ quá tải
Bảo vệ dưới điện áp
Bắt đầu bị trì hoãn
Tắt máy trễ
Ghi âm hiện tại
| Model & Thông số kỹ thuật | Dòng điện định mức (A) | Điện áp định mức（V | A (Rộng) × B (Sâu) × H (Chiều cao) |
| Cấp 1,2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| Cấp 2,5kV | 50,80,100,120,150 | 2500 | 600×630×1700 |
| cấp 3kV | 50,80,100,120,150 | 3000 | 600×630×1700 |
| cấp 3,6kV | 50,80,100,120,150 | 3600 | 600×630×1700 |
| Model & Thông số kỹ thuật | Dòng điện định mức (A) | Điện áp định mức（V | A (Rộng) × B (Sâu) × H (Chiều cao) |
| Cấp 1,2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| cấp 2,3kV | 50,80,100,120,150 | 2300 | 600×630×1700 |
● Độ cao：<2000m
● Nhiệt độ môi trường xung quanh：-30oC/-22℉ — +50oC/122℉
● Độ ẩm tương đối: ≤85%
●Không chứa chất dễ cháy nổ, khí ăn mòn cách điện và bụi dẫn điện
●Được lắp đặt ở những nơi không bị rung lắc mạnh, có độ nghiêng thẳng đứng ≤ 5°
| KHÔNG. | Tên tham số | dữ liệu |
| 1 | Điện áp đầu vào định mức | 380V – 480V±10%,3P 380V – 480V ±10%, 3 pha |
| 2 | Tần số đầu vào định mức | 50Hz±10% |
| 3 | Tần số đầu ra | 0 - 120 Hz, có thể điều chỉnh |
| 4 | Độ phân giải tần số đầu ra | 0,01Hz |
| 5 | Kiểm soát điện áp cung cấp điện | AC220V |
| 6 | Công suất đầu ra định mức | 110 kW–630kW |
| 7 | Dòng điện đầu ra định mức | 215A–1188A |
| 8 | Dải điện áp đầu ra | 0 - Điện áp đầu vào |
| 9 | Loại chỉnh lưu | 6 - chỉnh lưu diode xung |
| 10 | Loại bóng bán dẫn biến tần | IGBT |
| 11 | Giao diện truyền thông bên ngoài | RS485, RS232 |
| 12 | Mô hình truyền thông bên ngoài | Cáp |
| 13 | Chức năng bảo vệ | Quá tải, thiếu tải, ngắn mạch, mất pha, quá nhiệt |
| 14 | Phương pháp làm mát | Làm mát không khí cưỡng bức |
| 15 | Hệ số công suất đầu vào | 0.98 |
| 16 | Hiệu quả | ＞98% |
| 17 | Bộ lọc đầu ra | Sóng hình sin |
| 18 | Chu kỳ làm việc định mức | liên tục |
| 19 | Cấp IP / Cấp bảo vệ | IP23 |
| 20 | Công suất quá tải | Mô-men xoắn định mức 150%, thời gian 60 giây |
| 21 | Nhiệt độ môi trường xung quanh hoạt động | -15oC ～ 50oC 5 ℉ ～ 122 ℉ |
| 22 | Nhiệt độ lưu trữ / vận chuyển | -40oC ～ 55oC -40 ℉ ～ 131 ℉ |
| 23 | Độ ẩm xung quanh | 95% (ở +20oC), không ngưng tụ |
| 24 | Độ cao lắp đặt | 1000m, yêu cầu giảm tải nếu vượt quá |
| 25 | Thành phần sóng hài phía đầu vào | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Nội dung hài hòa bên đầu vào | ＜5% |
| 27 | Chế độ điều khiển | V/F đa điểm, V/F vector |
| 28 | Chế độ nối dây đầu vào và đầu ra | Từ trên vào & từ trên ra, từ dưới vào & từ dưới ra |
| KHÔNG. | Tên tham số | dữ liệu |
| 1 | Điện áp đầu vào định mức | 380V – 690V ±10%, 3 pha |
| 2 | Tần số đầu vào định mức | 50Hz±10% |
| 3 | Tần số đầu ra | 0 - 120 Hz, có thể điều chỉnh |
| 4 | Độ phân giải tần số đầu ra | 0,01 Hz |
| 5 | Kiểm soát điện áp cung cấp điện | AC 220 V |
| 6 | Công suất đầu ra định mức | 110 kW–900 kW |
| 7 | Dòng điện đầu ra định mức | 202 A–1535 A |
| 8 | Dải điện áp đầu ra | 0 - Điện áp đầu vào |
| 9 | Loại chỉnh lưu | IGBT |
| 10 | Loại bóng bán dẫn biến tần | IGBT |
| 11 | Giao diện truyền thông bên ngoài | RS485, RS232 |
| 12 | Chế độ liên lạc bên ngoài | Sợi quang |
| 13 | Chức năng bảo vệ | Quá tải, Thiếu tải, Đoản mạch, Mất pha, Quá nhiệt |
| 14 | Phương pháp làm mát | Làm mát không khí cưỡng bức |
| 15 | Hệ số công suất đầu vào | 0.98 |
| 16 | Hiệu quả | ＞98% |
| 17 | Bộ lọc đầu ra | Sóng hình sin |
| 18 | Chu kỳ làm việc định mức | liên tục |
| 19 | Cấp IP / Cấp bảo vệ | IP23 |
| 20 | Công suất quá tải | Mô-men xoắn định mức 150%, thời gian 60 giây |
| 21 | Nhiệt độ môi trường xung quanh hoạt động | -15oC ～ 50oC 5 ℉ ～ 122 ℉ |
| 22 | Nhiệt độ lưu trữ / vận chuyển | -40oC ～ 55oC -40 ℉ ～ 131 ℉ |
| 23 | Độ ẩm xung quanh | 95% (ở +20oC), không ngưng tụ |
| 24 | Độ cao lắp đặt | 1000 m; yêu cầu giảm tải nếu vượt quá |
| 25 | Thành phần sóng hài phía đầu vào | 4% |
| 26 | Nội dung hài hòa bên đầu vào | ＜5% |
| 27 | Chế độ điều khiển | V/F đa điểm, V/F vector |
| 28 | Chế độ nối dây đầu vào và đầu ra | Từ trên vào & từ trên ra, từ dưới vào & từ dưới ra |
| KHÔNG. | Tên tham số | dữ liệu |
| 1 | Điện áp đầu vào định mức | 0,6 KV -2,6 KV±10% |
| 2 | Tần số đầu vào định mức | 50 Hz ± 10% |
| 3 | Tần số đầu ra | 0 - 120 Hz, có thể điều chỉnh |
| 4 | Độ phân giải tần số đầu ra | 0,01 Hz |
| 5 | Kiểm soát điện áp cung cấp điện | AC 220 V |
| 6 | Công suất định mức | 45 kVA–300kVA |
| 7 | Phương pháp làm mát | Làm mát không khí cưỡng bức |
| 8 | Hệ số công suất đầu vào | Trên 0,98 khi tải >20% |
| 9 | Chu kỳ làm việc định mức | liên tục |
| 10 | Cấp IP / Cấp bảo vệ | IP20 |
| 11 | Công suất quá tải | 120% trong 1 giờ, 150% trong 1 phút |
| 12 | Nhiệt độ môi trường xung quanh hoạt động | -15oC ～ 50oC 5 ℉ ～ 122 ℉ |
| 13 | Nhiệt độ lưu trữ / vận chuyển | -40oC ～ 55oC -40 ℉ ～ 131 ℉ |
| 14 | Độ ẩm xung quanh | 90% (ở +20oC), không ngưng tụ |
| 15 | Độ cao lắp đặt | 1000 m; yêu cầu giảm tải nếu vượt quá |
●Độ cao không được vượt quá 1000 m; cần phải giảm công suất nếu độ cao vượt quá 1000 m.
●Nhiệt độ môi trường hoạt động: -5oC đến +40oC, nhiệt độ trung bình hàng ngày không vượt quá +35oC, biến đổi nhiệt độ môi trường không quá 5oC/h. Nếu nhiệt độ môi trường vượt quá phạm vi cho phép thì phải trang bị thiết bị điều hòa không khí thích hợp.
●Độ ẩm tương đối tối đa của không khí xung quanh: ≤ 90% (ở 20oC); 50% ở mức +40oC.
●Nền lắp đặt không được chịu rung động và sốc nghiêm trọng, có độ nghiêng thẳng đứng không quá 5%.
●Môi trường hoạt động không được có bụi dẫn điện hoặc dễ nổ, không có khí hoặc hơi ăn mòn kim loại hoặc làm hỏng lớp cách điện.
●Sự dao động điện áp liên tục của nguồn điện đầu vào AC không được vượt quá ±10% giá trị định mức.
●Dải dao động tần số của lưới điện xoay chiều: 45 Hz–55 Hz, với tốc độ biến đổi tần số không vượt quá ±1% mỗi giây.
●Chỉ sử dụng trong nhà với hệ thống thông gió tốt; khoảng hở phía trên và xung quanh thiết bị phải ≥ 700 mm.
●Được trang bị các biện pháp bảo vệ bao gồm quá điện áp, thấp áp, quá dòng, mất pha và ngắn mạch.
●Được trang bị màn hình LED để hiển thị dòng điện đầu ra, điện áp, tần số, v.v.
●Có thể cài đặt các thông số hệ thống thông qua bàn phím.
●Nó có thể hoạt động ở cả chế độ tần số thay đổi và chế độ tần số nguồn.
●Khi vận hành với tần số thay đổi, chế độ làm việc có thể là thủ công hoặc tự động.
●Thời gian bắt đầu và tần số hoạt động có thể được cài đặt tùy ý.
Câu 1: Tủ điều khiển điện truyền động biến tốc chủ yếu được sử dụng để làm gì?
A1: Tủ điều khiển truyền động tốc độ thay đổi này là thiết bị hỗ trợ đặc biệt cho tất cả các loại máy bơm chìm, chẳng hạn như máy bơm nhiệt độ cao, máy bơm giếng sâu và máy bơm hút sông. Nó phù hợp với các dự án cung cấp nước mỏ dầu, cấp nước giếng sâu và lấy nước sông.
Câu hỏi 2: Ưu điểm cốt lõi của điều khiển chuyển đổi tần số so với điều khiển tốc độ cố định truyền thống là gì?
A2: So với hộp điều khiển tốc độ cố định truyền thống,Tủ điều khiển điện truyền động tốc độ thay đổicó thể điều chỉnh tốc độ bơm tự do khi cần thiết. Nó tiết kiệm năng lượng hơn, giảm hao mòn thiết bị khi khởi động mềm và có bảo vệ an toàn đầy đủ, giúp máy bơm vận hành ổn định, an toàn và tiết kiệm điện hơn.
Câu 3: Tủ điều khiển này có thể thích ứng với môi trường làm việc ngoài trời khắc nghiệt không?
Đ3: Có. Tủ điều khiển điện này sử dụng vỏ công nghiệp kín và các bộ phận bên trong chất lượng cao. Nó có khả năng chống bụi, chống thấm nước và chống nhiễu, có thể hoạt động ổn định trong môi trường ẩm ướt, bụi bặm và ngoài trời cho các dự án lấy nước từ mỏ dầu, giếng nước và sông.

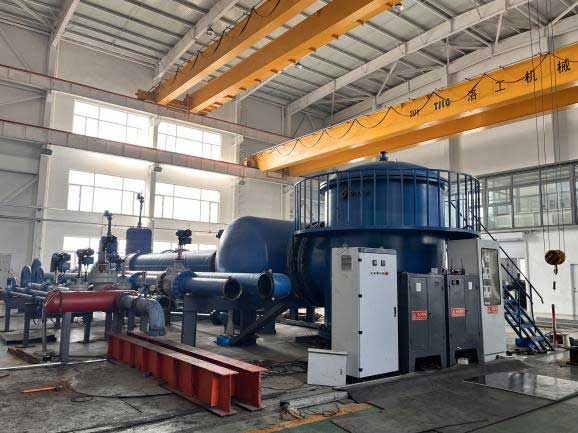

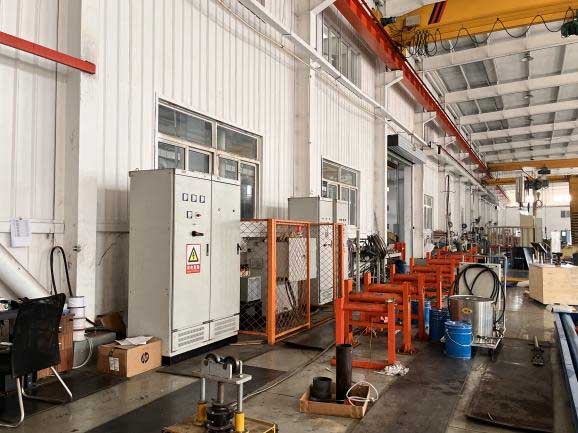

Chúng tôi tuân thủ quy trình kiểm soát chất lượng nghiêm ngặt đối với mọi Tủ điều khiển điện truyền động tốc độ thay đổi. Khác với việc kiểm tra từng bộ phận thông thường, tất cả các tủ của chúng tôi đều được kiểm tra bằng bộ máy bơm chìm phù hợp trước khi giao hàng. Mỗi thiết bị đều vượt qua bài kiểm tra vận hành đầy đủ, kiểm tra điều chỉnh tốc độ và kiểm tra mô phỏng tải. Thử nghiệm kết hợp máy bơm thực tế này đảm bảo sự phối hợp hoàn hảo giữa tủ và máy bơm. Tất cả các sản phẩm chỉ được giao sau khi vượt qua bài kiểm tra phù hợp hoàn chỉnh để đảm bảo hoạt động tại hiện trường ổn định và đáng tin cậy.
Chúng tôi có nhiều kinh nghiệm trong việc phát triển và sản xuất thiết bị điều khiển máy bơm chìm. Tất cả các sản phẩm Tủ điều khiển điện truyền động tốc độ thay đổi đều được kiểm tra nghiêm ngặt, chất lượng ổn định và tỷ lệ hỏng hóc thấp. Chúng tôi hỗ trợ các thông số và chức năng tùy chỉnh để phù hợp với các máy bơm và điều kiện làm việc khác nhau. Chúng tôi cung cấp tư vấn đầy đủ trước khi bán hàng, hướng dẫn tại chỗ và dịch vụ bảo trì sau bán hàng. Sản phẩm của chúng tôi được bán trên toàn thế giới, phục vụ các dự án lấy nước từ mỏ dầu, giếng nước và nước sông khác nhau với các giải pháp kiểm soát ổn định và tiết kiệm chi phí.
