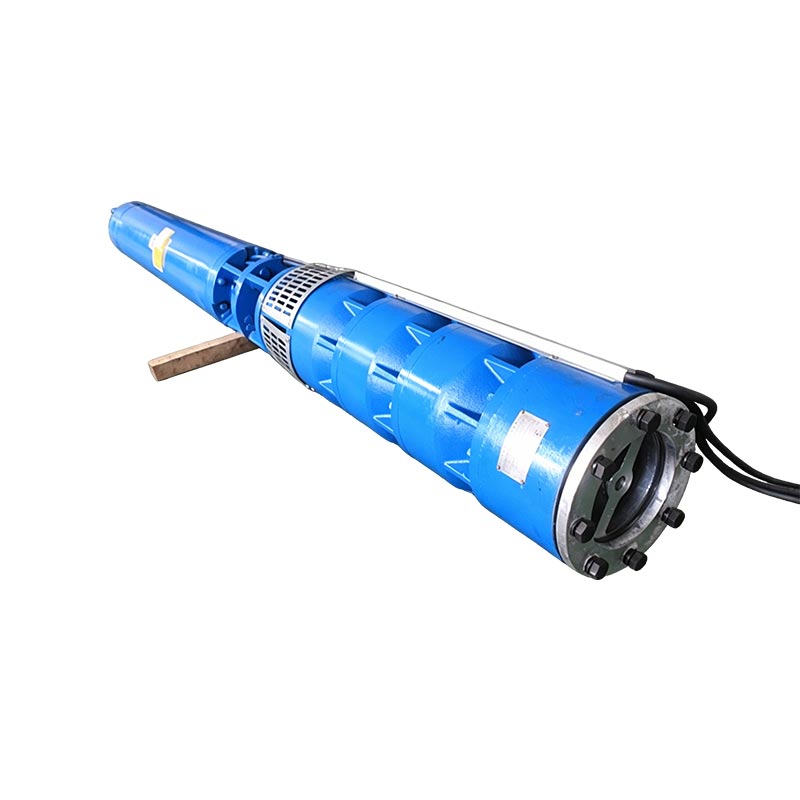

Máy bơm chìm giếng sâu dòng A5QJ dùng cho tưới tiêu của công ty chúng tôi được thiết kế để khai thác nước ngầm từ sâu giếng nước cũng như các dự án lấy nước từ sông, hồ chứa, kênh rạch. Áp dụng rộng rãi trong tưới tiêu đất nông nghiệp, cung cấp nước sinh hoạt cho người dân và chăn nuôi ở miền núi, đồng thời có thể thoát nước ở các thành phố, nhà máy, đường sắt, hầm mỏ và công trường xây dựng.
1. Cấu trúc động cơ và máy bơm tích hợp, hoạt động chìm dưới nước với độ an toàn và độ tin cậy cao.
2.Không có yêu cầu đặc biệt đối với vỏ giếng; đường ống tăng chỉ cần chịu được áp suất làm việc tương ứng.
3. Dễ dàng lắp đặt, vận hành và bảo trì, chiếm diện tích sàn nhỏ; không cần xây dựng nhà máy bơm.
4. Cấu trúc nhỏ gọn và tiêu thụ nguyên liệu thấp.
| Mục | Đặc điểm kỹ thuật |
| Loại máy bơm | Máy bơm chìm giếng sâu dọc |
| Kết cấu | Bơm ly tâm nhiều tầng |
| Loại động cơ | Động cơ chìm không đồng bộ ba pha |
| Điện áp định mức | 380V / 660V |
| Tính thường xuyên | 50Hz |
| Phạm vi dòng chảy | tùy chỉnh |
| Phạm vi đầu | Lên tới 900 m |
| Kiểu cài đặt | Cài đặt dọc |
| Phương pháp làm mát | Làm mát động cơ chứa đầy nước |
| Nhiệt độ trung bình | 20oC |
| Phạm vi PH | 6,5–8,5 |
| Nội dung hạt rắn | .00,01% |
Nguồn điện xoay chiều 1,3 pha: Tần số 50Hz, điện áp định mức 380V hoặc 660V (dung sai cho phép ±5%).
1. Hàm lượng hạt rắn theo khối lượng 0,01%.
Giá trị 2.PH của chất lỏng được bơm nằm trong khoảng từ 6,5 đến 8,5.
3. Nhiệt độ trung bình 20oC.

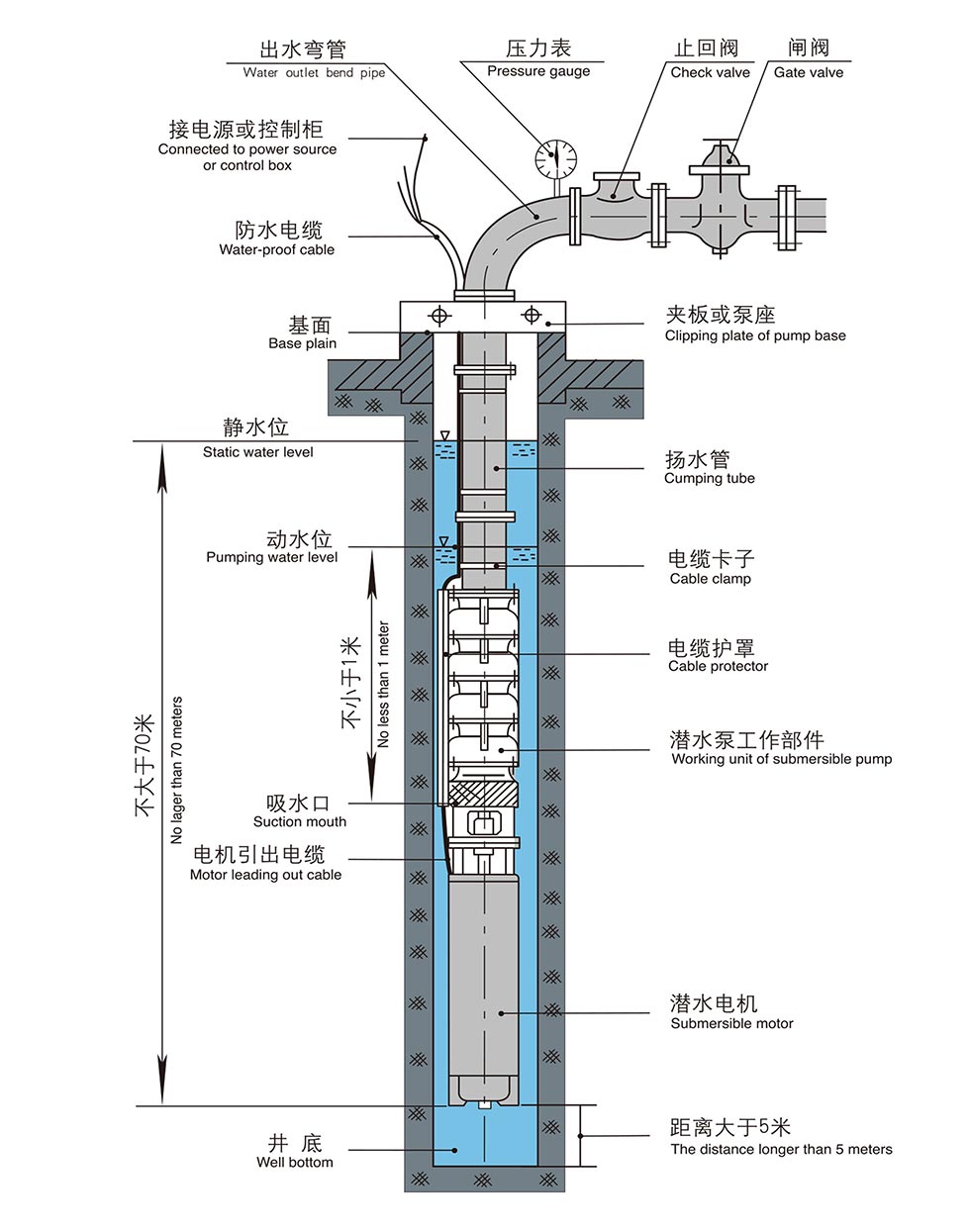

4. Đầu vào của máy bơm chìm giếng sâu để tưới tiêu phải thấp hơn mực nước động ít nhất 1m; độ sâu ngập tối đa là 70m dưới mực nước tĩnh; Đáy bơm giữ khoảng cách tối thiểu 1m tính từ đáy giếng.
5. Vỏ bọc thẳng với thành trong mịn và không bị lệch vỏ.

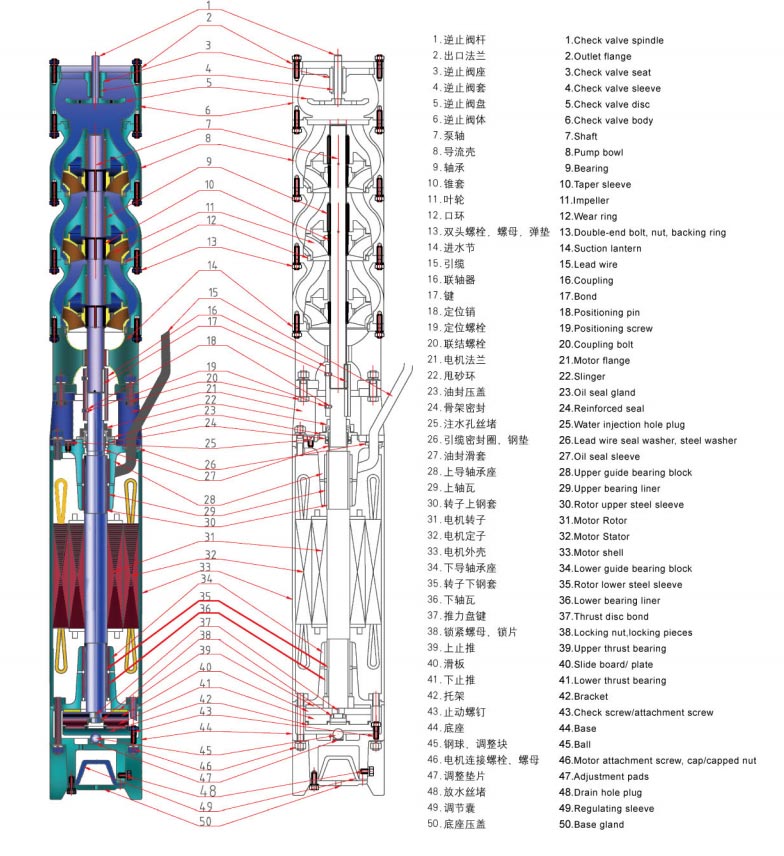

1. Máy bơm chìm giếng sâu dùng cho tưới tiêu bao gồm động cơ chìm không đồng bộ 3 pha và thân bơm. Động cơ được ghép trực tiếp với bộ phận bơm phía trên. Phốt trục đáng tin cậy được lắp trên trục động cơ phía trên giúp ngăn ngừa rò rỉ chéo giữa nước làm mát động cơ bên trong và môi chất được bơm, đảm bảo hoạt động ổn định lâu dài.
2. Máy bơm là loại ly tâm thẳng đứng nhiều tầng hút đơn; động cơ phù hợp là loại thẳng đứng chứa đầy nước động cơ không đồng bộ chìm, được kết nối thông qua khớp nối kiểu thùng.
3. Cuộn dây động cơ sử dụng dây nam châm chống thấm PE bọc nylon; Khoang động cơ chứa đầy nước ngọt sạch.
4. Vòng bi dẫn hướng bôi trơn bằng nước được sử dụng cho động cơ. Ổ đỡ ở đáy động cơ chịu lực dọc trục hai chiều lực đẩy từ máy bơm. Phiên bản đầu cao trang bị miếng đệm hình quạt bằng đồng chứa niken phù hợp với nhập khẩu Tấm trượt Phylos để chịu tải dọc trục.
5. Một bộ phận chịu lực dọc trục bổ sung được lắp đặt giữa máy bơm và động cơ trên các mẫu máy nâng cao, cột áp tối đa đến 900m.
1. Đổ đầy nước sạch vào khoang động cơ trước khi khởi động; xả hết nước bên trong để bảo quản vào mùa đông để tránh nứt do sương giá.
2. Thường xuyên kiểm tra điện trở cách điện của thiết bị, giá trị không được thấp hơn 0,5 MΩ.
3. Thời gian bảo hành tiêu chuẩn: 1 năm trong điều kiện hoạt động bình thường.
Ví dụ: QJ80-100-37
| Mã số | Nghĩa |
| Q | Loại chìm |
| J | Ứng dụng giếng sâu |
| 80 | Lưu lượng định mức: 80 m³/h |
| 100 | Cột áp định mức: 100 m |
| 37 | Công suất động cơ: 37 kW |
Trước khi lựa chọn model máy bơm, khách hàng cần xác nhận những thông tin sau:
Xác định lượng nước cần thiết theo diện tích tưới và nhu cầu nước.
Tính toán chiều cao nâng cần thiết bao gồm:
• Độ sâu giếng
• Khoảng cách nâng dọc
• Tổn thất áp suất đường ống
• Yêu cầu áp lực nước đầu cuối
Chọn đường kính bơm phù hợp với vỏ giếng hiện có.
Xác nhận điện áp, tần số và công suất điện có sẵn.
Kiểm tra nhiệt độ nước, giá trị PH và hàm lượng hạt rắn.
Việc cung cấp các thông số này giúp đảm bảo máy bơm được chọn mang lại hiệu suất như mong đợi.
| Hiện tượng lỗi | Lý do | Giải pháp |
| Không thể chạm tới đầu, không thể hấp thụ nước hoặc xả nước không đủ. | 1. Mực nước động giảm xuống dưới mức tối thiểu cho phép. mực nước động; 2.Vỡ ống nâng khớp; 3. Vòng quay đảo chiều của động cơ; 4. Giảm điện áp; 5. Nước bị chặn đầu vào; 6. Khớp nối bị hỏng. |
1.Tăng tầng bơm và đường ống nâng, để tăng độ sâu giếng; 2. Sửa chữa hư hỏng; 3. Thay dây đầu nối; 4.Kiểm tra điện áp; 5. Đầu vào nước rửa; 6. Thay thế khớp nối. |
| Động cơ không chạy khi khởi động, có tiếng kêu. | 1. Động kinh mang; 2. Động cơ chạy một pha. |
1. Kiểm tra và sửa chữa các bộ phận bị hư hỏng; 2.Kiểm tra dây kết nối và tìm lỗi pha. |
| Con trỏ ampe kế quá lớn | 1. Mực nước động giảm xuống đầu vào hấp thụ; 2. Mực nước động giảm dưới mức cho phép mực nước động tối thiểu; |
1. Giảm lượng nước xả và tăng độ sâu ngập nước. |
| Máy rung mạnh | 1. Trục bơm bị cong; 2. Hao mòn ở bộ phận ổ trục quá lớn; 3. Quá mãnh liệt ga; 4. Khớp nối bị hỏng. |
1. Hiệu chỉnh trục chính; 2.Thay thế ổ trục; 3. Mở rộng van cổng; 4. Thay thế khớp nối. |
| Giảm dòng chảy | 1. Hao mòn khi đeo nhẫn; 2. Đầu vào nước bị chặn; 3. Rò rỉ tại mối nối giữa các ống nâng hoặc vỏ sò. |
1. Sửa chữa hoặc thay thế các bộ phận bị mòn; 2.Đầu vào nước rửa; 3.Kiểm tra phần kết nối. |
| Điện trở cách điện giảm đột ngột | 1. Chất lượng đầu nối cáp động cơ kém; 2. Cách điện của dây dẫn động cơ quay bị hư hỏng; 3. mặc cáp. |
1.Kết nối lại đầu nối cáp; 2.Sửa chữa hệ thống dây điện động cơ; 3. Sửa chữa thiệt hại. |
| Tăng mức tiêu thụ điện năng (chỉ số ampe kế vượt quá định mức) giá trị) |
1. Bánh công tác mang bị mòn; 2. Tiếp xúc giữa động cơ sau khi ổ trục bị mòn; 3. mài mòn giữa bánh công tác và vỏ. |
1.Kiểm tra và sửa chữa máy bơm; 2.Kiểm tra và sửa chữa động cơ; 3. Kiểm soát dòng chảy và kiểm tra lực đẩy động cơ mang. |
Máy bơm chìm giếng sâu chủ yếu được sử dụng để khai thác nước ngầm từ giếng sâu và cung cấp nước cho thủy lợi, sử dụng trong sinh hoạt, ứng dụng công nghiệp và các dự án chuyển nước khác.
Đúng. Dòng ATQJ được thiết kế để tưới đất nông nghiệp, hệ thống phun nước, tưới nhà kính và các hệ thống khác ứng dụng cấp nước nông nghiệp
Khách hàng nên cung cấp:
• Tốc độ dòng chảy yêu cầu
• Đầu bơm
• Độ sâu giếng
• Đường kính giếng
• Thông tin nguồn nước
• Yêu cầu về nguồn điện
Đúng. Bơm AOTE có thể tùy chỉnh các thông số của bơm bao gồm tốc độ dòng chảy, cột áp, công suất động cơ, điện áp và vật liệu theo yêu cầu của dự án.
Độ sâu cài đặt cho phép phụ thuộc vào kiểu máy và điều kiện vận hành đã chọn. Người mẫu cao cấp có thể đạt được nâng đầu lên tới 900 mét.
Nên kiểm tra thường xuyên điện trở cách điện, tình trạng cáp, dòng điện vận hành và lượng nước đầu ra để duy trì hiệu suất ổn định.
AOTE đã chuyên sản xuất máy bơm trong nhiều năm, cung cấp máy bơm chìm giếng sâu cho ứng dụng nông nghiệp, công nghiệp và đô thị. Với năng lực kỹ thuật giàu kinh nghiệm và sản xuất linh hoạt quy trình, chúng tôi hỗ trợ các mô hình tiêu chuẩn cũng như các giải pháp máy bơm tùy chỉnh cho các dự án cấp nước khác nhau.
