Tích tụ nước là một trong những thách thức lớn ảnh hưởng đến hiệu quả và an toàn khai thác. Nước ngầm dư thừa, lượng mưa, và rò rỉ dưới lòng đất có thể làm gián đoạn sản xuất, làm hỏng thiết bị và tăng chi phí vận hành.

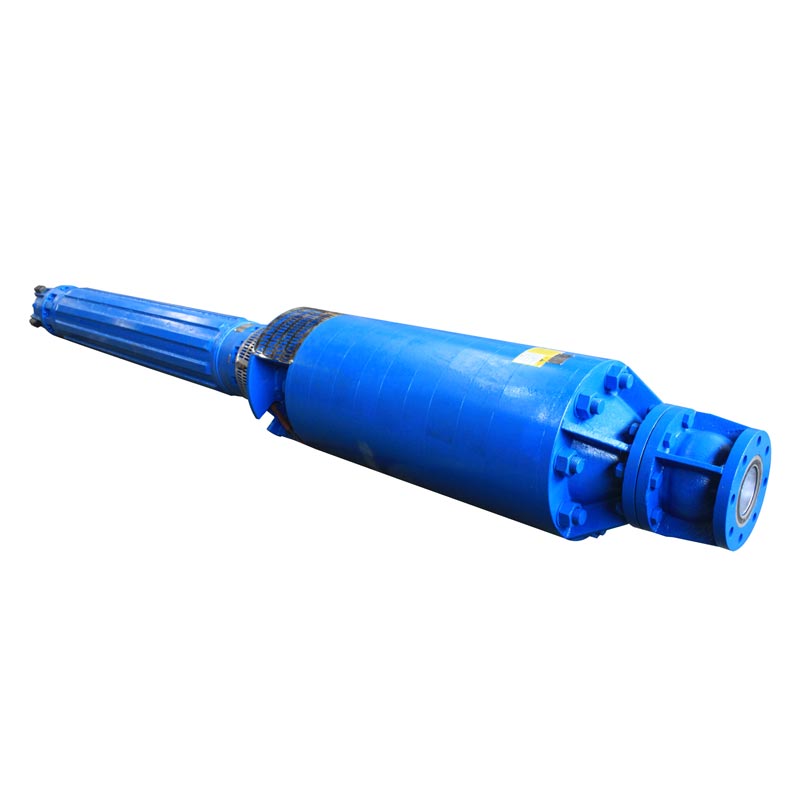

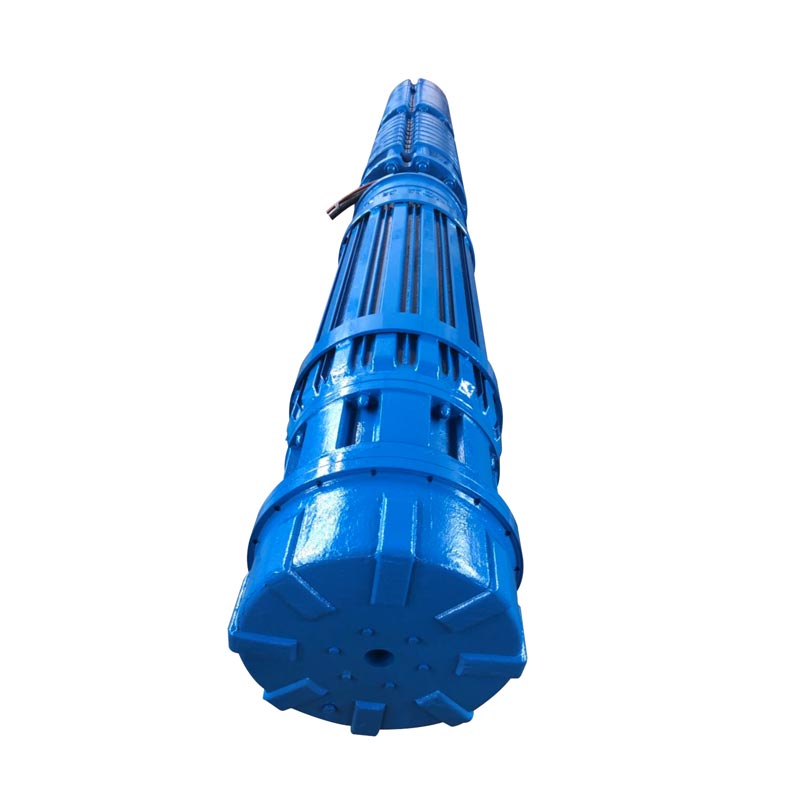

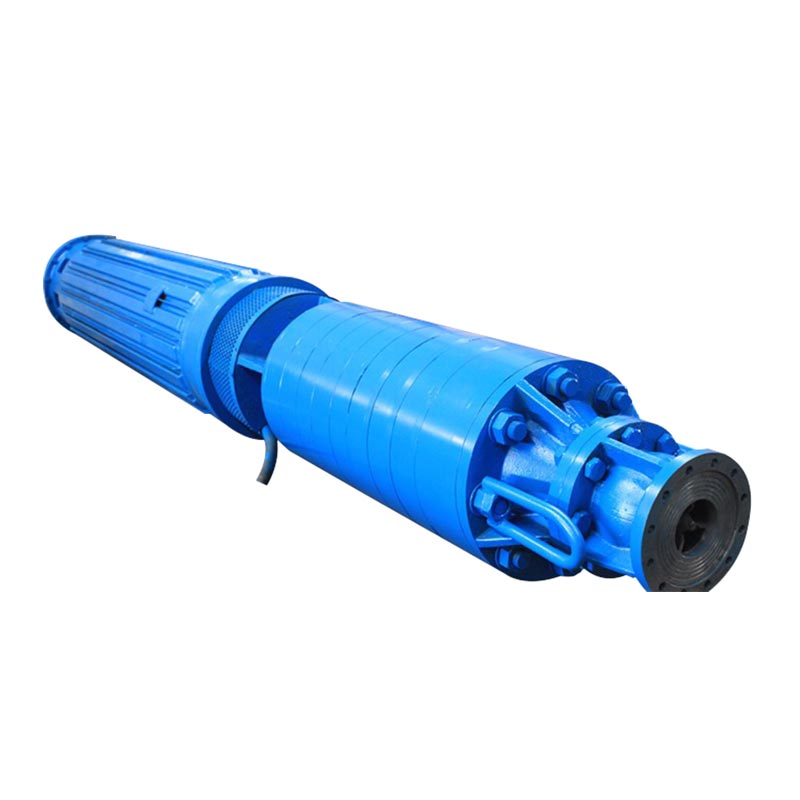

Máy bơm khai thác chìm thoát nước được thiết kế cho các ứng dụng khử nước mỏ hạng nặng liên tục yêu cầu vận hành và tuổi thọ lâu dài. Được thiết kế với hệ thống thủy lực ly tâm hiệu suất cao và mạnh mẽ công nghệ động cơ chìm, nó giúp loại bỏ nước ổn định ngay cả ở các mỏ sâu, hố lộ thiên lớn và môi trường chứa các hạt mài mòn.
Từ các mỏ than và đồng đến các địa điểm khai thác vàng, thiếc và kim cương, máy bơm này mang lại khả năng thoát nước đáng tin cậy hiệu suất trong điều kiện đòi hỏi khắt khe.
Tải trọng trên thiết bị từ lực đẩy dọc trục và chất rắn và bùn hút vào càng thấp thì hiệu suất vận hành càng cao. độ tin cậy.
Độ tin cậy vận hành càng cao thì tuổi thọ sử dụng càng dài. Đối với máy bơm động cơ chìm có HDM có thể sử dụng được 10 năm trở lên.
Tuổi thọ sử dụng càng dài và hiệu suất càng cao (lên tới hơn 90%) thì chi phí vận hành càng thấp.
Công suất dòng chảy Q: lên tới 6000 m'/h (26500 US gpm)
Đầu giao hàng H: lên tới 1500 m (5000 ft)
Áp suất p: lên tới 150 bar (2200 Psi)
Tốc độ n: lên tới 3600 vòng/phút
Dữ liệu hiệu suất của động cơ:
Tần số: 50 Hz/ 60 Hz
Điện áp V: lên tới 14000 volt
Công suất động cơ P: lên tới 5000 kW (6700 HP)
Tốc độ n: lên tới 3600 vòng/phút
Nhiệt độ t: lên tới 100oC
Vật liệu: Các vật liệu được lựa chọn riêng theo yêu cầu của bạn Bao gồm gang xám, sắt dẻo, đồng, đồng nhôm, thép không gỉ song.
(1) Máy bơm chìm có bánh công tác ly tâm và cấu trúc cánh dẫn hướng xuyên tâm; trong quá trình vận hành, chất lỏng được hút vào một cách triệt để và thải ra một cách triệt để;
(2) Máy bơm chìm này chủ yếu bao gồm bánh công tác, vòng đệm, cánh dẫn hướng trên và dưới, phần trung gian trên và dưới, phần hút, phần xả, trục bơm, ổ đỡ lực đẩy trên, ống bọc cánh dẫn hướng và phần chuyển tiếp trung gian.
(3) Buồng làm việc của máy bơm bao gồm cánh quạt, cánh dẫn hướng và các bộ phận trung gian. Bánh công tác, ống bọc ổ trục và ống bọc thép tạo thành cụm rôto, trong khi vòng bi trượt được lắp ở phần hút, phần xả và phần chuyển tiếp trung gian để hỗ trợ cụm rôto quay.
(4) Để cân bằng lực dọc trục, các bánh công tác được bố trí đối xứng: bánh công tác phía trên quay theo chiều kim đồng hồ, trong khi bánh công tác phía dưới được lắp theo hướng ngược lại. Các lực dọc trục được tạo ra bởi các cánh quạt trong quá trình vận hành sẽ triệt tiêu lẫn nhau và mọi lực dọc trục còn lại sẽ được chịu bởi ổ đỡ lực đẩy được nối với động cơ, do đó kéo dài tuổi thọ của thiết bị.
(5) Rôto được định vị bằng cách sử dụng vai hướng tâm của khớp nối máy bơm để căn chỉnh với khớp nối vỏ ổ trục động cơ và được cố định theo trục bằng bu lông để tạo thành một kết nối chắc chắn.
(1) Động cơ bao gồm stato, rôto, vòng bi dẫn hướng trên và dưới, vòng bi chặn, đế, phốt mở rộng trục lắp ráp và các bộ phận khác.
(2) Phần mở rộng của trục động cơ được bịt kín bằng phốt dầu gia cố bằng cao su và phốt cơ khí.
(3) Một túi giãn nở bằng cao su được lắp ở dưới cùng của động cơ để cân bằng áp suất giữa động cơ khoang bên trong và nước bên ngoài khi sự giãn nở và co lại nhiệt xảy ra bên trong động cơ hoặc khi mực nước bên ngoài dao động. Phần dưới của động cơ được lót bằng tấm mạ kẽm chống ăn mòn kim loại.
(4) Bề mặt bên ngoài của vỏ động cơ có các cánh tản nhiệt và kênh dẫn nước làm mát. Trong quá trình hoạt động, bên trong động cơ chứa đầy nước, được tuần hoàn bởi bánh công tác ở dưới cùng của rôto để đảm bảo nhiệt độ bên trong đồng đều. Đồng thời, dòng nước tốc độ cao chảy qua bề mặt ngoài của động cơ sẽ tiêu tan nhiệt từ vỏ, cánh tản nhiệt và bề mặt kênh dẫn nước.
(5) Cuộn dây stato của động cơ sử dụng dây cách điện có điện áp cao, chịu nước, mang lại nhiệt độ tuyệt vời đặc tính cách điện và cách điện. Các dây quấn được nối với cáp điện cao thế, chịu nước. Ngoài ra, cảm biến nhiệt độ được gắn vào bề mặt của các đầu cuộn dây để theo dõi lượng nước nhiệt độ xung quanh chúng. Các cảm biến nhiệt độ được kết nối với cáp bốn lõi; cả hai dây cáp đều được dẫn ra ngoài qua các lỗ thoát cáp ở thanh dẫn phía trên vỏ ổ trục.
(6) Rôto là loại lồng sóc, có lồng làm bằng dây dẫn bằng đồng.
(7) Vỏ ổ trục dẫn hướng trên và dưới được lắp với vỏ ổ trục và ổ trục lực đẩy được lắp đặt tại đầu dưới của rôto. Cụm ổ đỡ lực đẩy bao gồm các ổ đỡ lực đẩy trên và dưới và một bánh trượt tấm dùng để đỡ lực dọc trục; ổ đỡ lực đẩy phía trên là loại hình khuyên phân đoạn, trong khi ổ đỡ phía dưới ổ đỡ lực đẩy là một loại khu vực được phân đoạn.
Loại bỏ hiệu quả nước ngầm từ các mỏ than dưới lòng đất
Thích hợp cho hệ thống thoát nước khai thác đồng, vàng, thiếc và kim cương.
Xử lý sự tích tụ lượng mưa và kiểm soát nước ngầm trong các mỏ khai thác lớn.
Cấu hình áp suất cao cho các hoạt động dưới lòng đất sâu.
Máy bơm được thiết kế cho nước mỏ có chứa nước ngầm, trầm tích và các hạt lơ lửng. Lựa chọn vật liệu có thể được tùy chỉnh theo điều kiện nước.
Tùy thuộc vào cấu hình, máy bơm có thể đạt được cột áp phân phối lên tới 1500 mét, phù hợp với các mỏ sâu ứng dụng thoát nước.
Các vật liệu phổ biến bao gồm gang, sắt dễ uốn, đồng, đồng nhôm và thép không gỉ song. các lựa chọn phụ thuộc vào yêu cầu ăn mòn và mài mòn.
Đúng. Hiệu suất thủy lực của máy bơm, điện áp động cơ, công suất, vật liệu và cấu hình có thể được tùy chỉnh theo yêu cầu của dự án.
